Что такое RMU (Ring Main Unit) — Комплексное руководство

1. Что такое RMU?

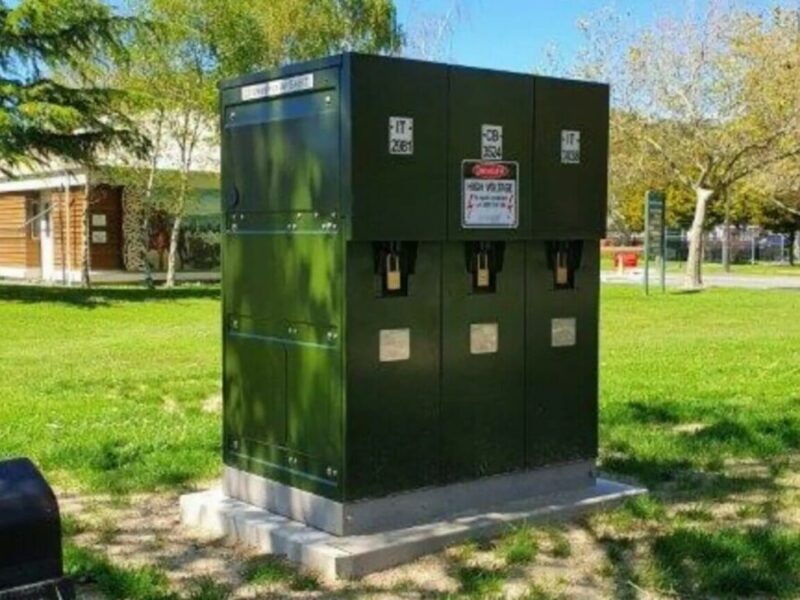

Ring Main Unit (RMU) — это распределительное устройство среднего напряжения, применяемое в системах вторичного распределения электроэнергии. Основная функция RMU — обеспечение непрерывности электроснабжения потребителей за счёт возможности переключения между различными источниками питания в кольцевой сети.

RMU часто простаивает годами без активации, но в случае отказа линии оно должно быстро сработать для перевода нагрузки на резервную ветвь, сохранив питание трансформаторов.

Для надёжной работы RMU требуется регулярное техническое обслуживание. SF₆-RMU, как правило, управляются вручную, но также могут быть моторизованы. Типовые испытания RMU включают:

• Измерение времени замыкания и размыкания,
• Измерение хода контактов и скорости движения,
• Проверка сопротивления контактов и изоляции,
• Испытание на износостойкость,
• Измерение характеристик катушки и двигателя и др.

2. Функции RMU

Основные функции RMU аналогичны функциям любого распределительного устройства:

• Управление цепями: включение/отключение участков.
• Изоляция: отключение повреждённого оборудования от остальной системы.
• Защита: от коротких замыканий, перегрузок и токов замыкания на землю.

По сравнению с предохранителями, RMU с выключателями и реле обладают лучшей селективностью, способны учитывать пусковые токи трансформатора и эффективно выявлять межфазные и земляные замыкания.

3. Типы RMU

RMU классифицируются по следующим признакам:

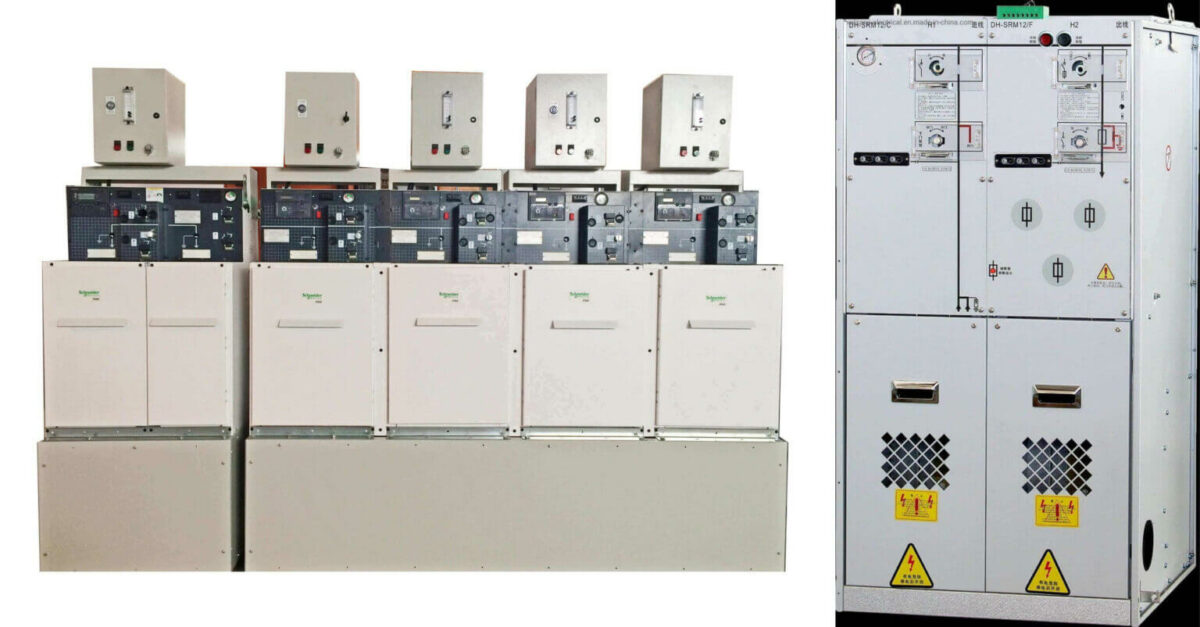

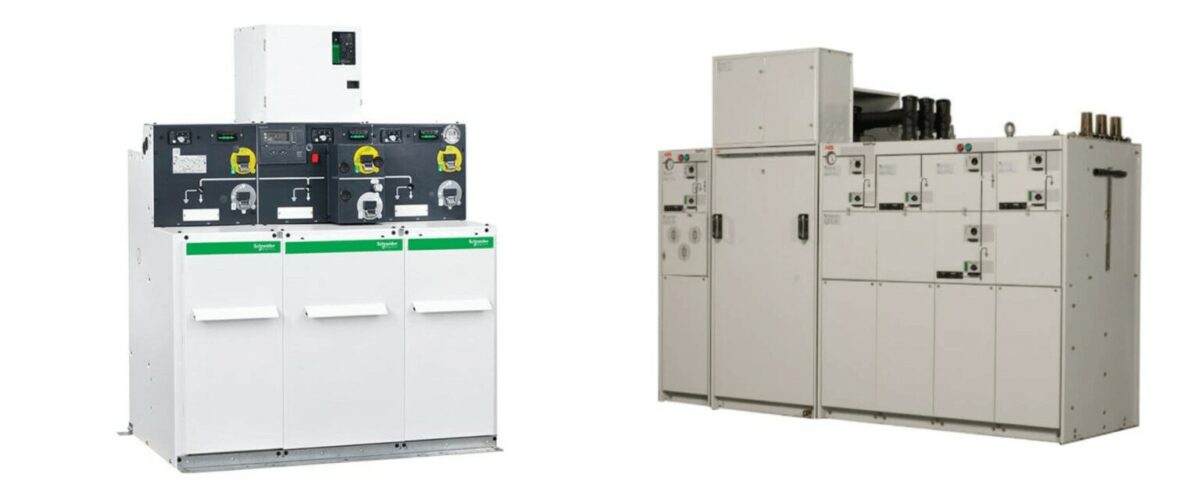

По конструкции:

• Компактные RMU,
• Расширяемые RMU.

По типу изоляции:

• С воздушной изоляцией,
• С вакуумной изоляцией,
• С газовой изоляцией (SF₆).

По уровню напряжения:

• 12 кВ,
• 24 кВ,
• 36 кВ.

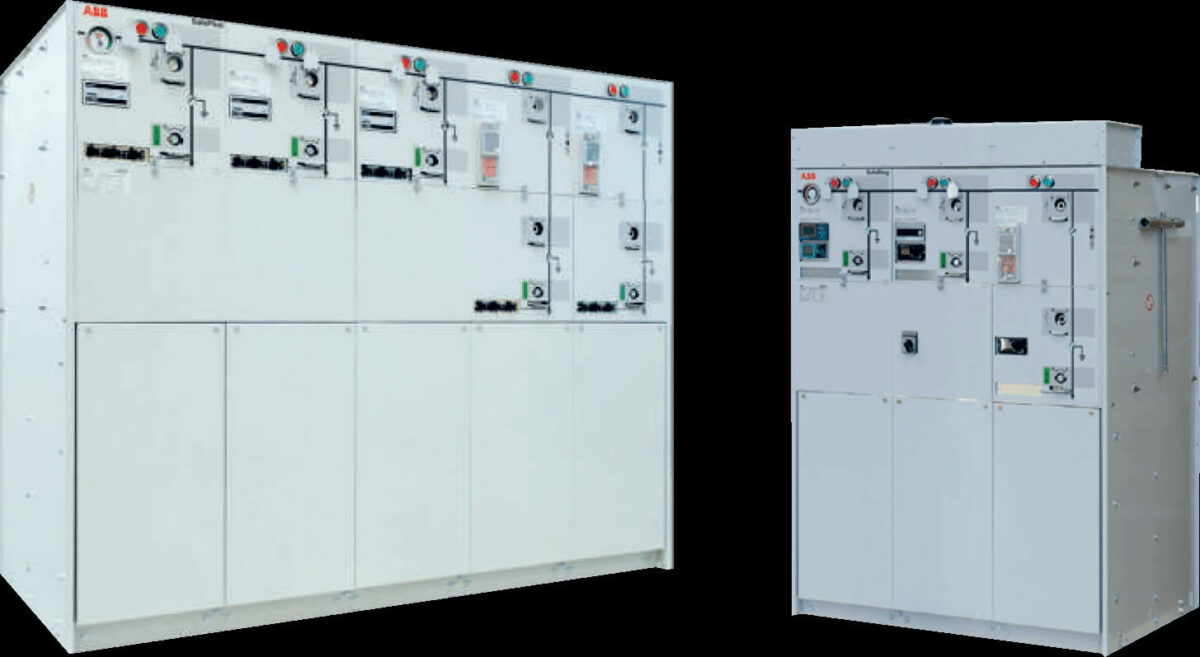

4. Состав RMU

Типичный состав RMU включает:

• Выключатель нагрузки или автоматический выключатель,
• Разъединители и заземлители,
• Силовой трансформатор,
• Предохранители или реле с автоматическим выключателем,
• Кабельные отсеки (входной и выходной),
• Модульный корпус с изоляцией SF₆.

Конструкция RMU может включать 2, 4 или 6 отсеков в зависимости от назначения. Возможно выполнение с автоматическим выключателем или предохранителями, в зависимости от бюджета и требований.

5. Преимущества RMU

• Компактность: экономия пространства;
• Безопасность: герметичная конструкция с SF₆ обеспечивает защиту от внешних воздействий;
• Надежность: высокая степень готовности к аварийным ситуациям;
• Удобство монтажа: установка и подключение проводятся быстро;
• Интеграция в “умные сети”: возможность подключения к системам автоматизации;
• Длительный срок службы: до 20 лет и более.

6. Недостатки RMU

• Ограниченная применимость в крупных подстанциях;
• Возможное отсутствие некоторых функций в недорогих моделях.

7. Применение RMU

RMU широко используется в системах:

• Городского распределения,
• Подстанциях малой мощности,
• Ветро- и солнечных электростанциях,
• Промышленных зонах,
• Аэропортах, больницах, ТЦ, ЖК.

Они особенно полезны в кольцевых и сетевых системах, где надёжность питания имеет приоритет.

8. Принцип работы RMU

• Один входной фидер и один или несколько выходных;
• Входной фидер оснащён вакуумным или SF₆-выключателем с заземлителем;
• Выходные фидеры оснащаются выключателями нагрузки;
• Всё размещено в герметичном корпусе с газовой изоляцией;
• Установлены датчики давления SF₆ и защитные реле с автономным питанием;
• Возможна установка трансформаторов тока и микропроцессорных защит.

9. Испытания RMU

Перед вводом в эксплуатацию выполняются:

• Проверка натяжения шин и заземления;
• Измерение сопротивления контактов (при 100А DC);
• Испытание изоляции (до 5кВ DC);
• Проверка работы выключателя, включая сопротивление и время срабатывания;
• Первичное и вторичное инъекционное испытание реле;
• Проверка сигнализации и дистанционного управления;
• Завершающее комплексное тестирование и отладка.

10. Отличие RMU от VCB

11. Заключение

RMU является важным элементом системы распределения энергии среднего напряжения. Благодаря компактности, надёжности и простоте установки, RMU — идеальное решение для большинства объектов, где требуется стабильное и защищённое электроснабжение.
