Сравнение: Разъединитель против автоматического выключателя — функции и ключевые различия
Для обеспечения безопасной и надежной работы электрических систем необходимо эффективно защищать их от токов нагрузки и коротких замыканий. Два важнейших компонента, выполняющих эту задачу — разъединители и автоматические выключатели, особенно в составе распределительных устройств среднего напряжения.
Хотя оба устройства предназначены для размыкания электрической цепи, они выполняют разные функции и работают в различных условиях.
В этой статье мы подробно сравним разъединители и автоматические выключатели, включая миниатюрные автоматические выключатели (MCB) и устройства защитного отключения (RCCB), чтобы вы могли лучше понять их назначение, область применения и отличия.
1. Что такое разъединитель?
Разъединитель (или отключающее устройство) — это механическое устройство, которое используется для физического отсоединения части электрической цепи от источника питания. Его важная особенность заключается в том, что он должен эксплуатироваться только при отсутствии тока, то есть при нулевой нагрузке.
Назначение разъединителя:
- Используется во время технического обслуживания, осмотров или ремонта.
- Предотвращает случайное включение оборудования.
- Обеспечивает безопасность персонала, устраняя риск поражения электрическим током.
Разъединители не имеют дугогасительной системы. Попытка размыкания под нагрузкой может вызвать электрическую дугу и повреждение оборудования. Поэтому разъединитель — это ручное защитное устройство, не предназначенное для отключения при аварии.
2. Что такое автоматический выключатель?
Автоматический выключатель — это устройство, которое автоматически размыкает цепь при перегрузке, коротком замыкании или неисправности. Он выполняет роль защитного механизма, моментально отключая подачу тока для предотвращения пожара или повреждения оборудования.
Ключевые особенности автоматических выключателей:
- Могут работать как вручную, так и автоматически.
- Имеют систему гашения дуги (воздух, вакуум, SF₆).
- Используются для размыкания цепей под нагрузкой и при авариях.
- Применимы как в промышленных, так и в бытовых условиях.
Выключатели незаменимы при защите оборудования с высокой нагрузкой, например трансформаторов, обеспечивая надежность системы даже при сильных токах короткого замыкания.

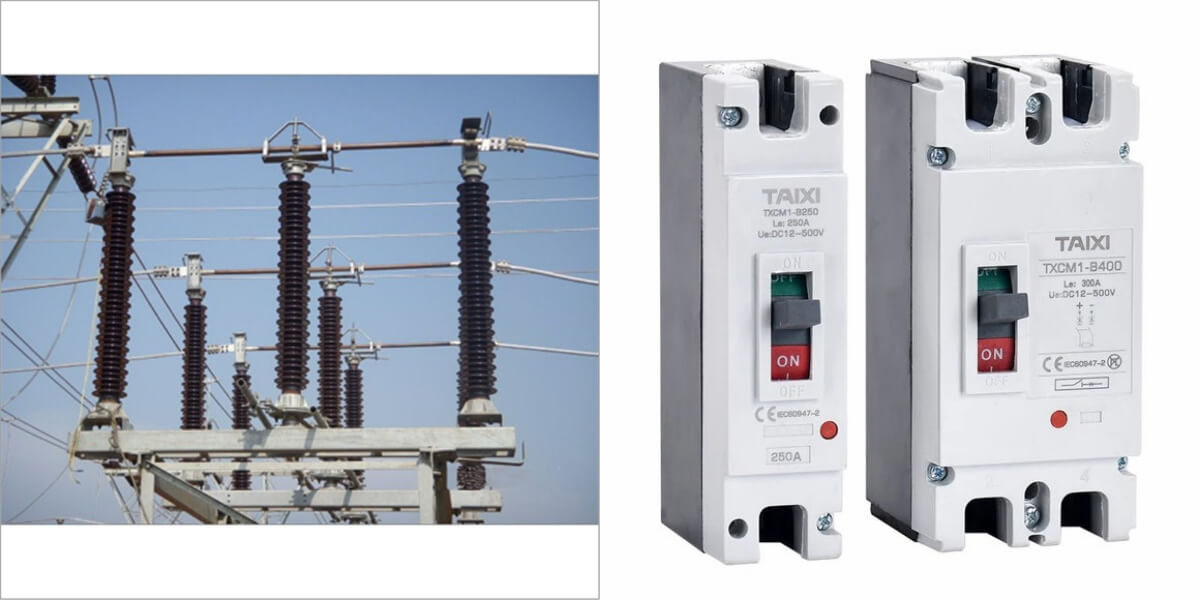

3. Разъединитель против автоматического выключателя: 21 ключевое отличие
| Параметр | Разъединитель | Автоматический выключатель |
|---|---|---|
| Назначение | Отключает часть цепи для обслуживания | Автоматически отключает при перегрузке или КЗ |
| Конструкция | Простой механический переключатель | Электромеханическое устройство с дугогашением |
| Монтаж | Устанавливается по обе стороны от выключателя | Устанавливается в рабочую цепь |
| Применение | Промышленность | Промышленность и бытовое использование |
| Отключающая способность | Не способен отключать ток нагрузки | Способен отключать нагрузку и КЗ |
| Токовая стойкость | Низкая | Высокая |
| Тип устройства | Безнагрузочное | Под нагрузкой |
| Условия работы | Только при отключенной мощности | Может работать под нагрузкой |
| Метод управления | Только вручную | Вручную и автоматически |
| Среда для гашения дуги | Воздух | Воздух, вакуум, SF₆, масло |
| Видимость контактов | Контакты видимы | Внутренние контакты скрыты |
| Безопасность | Высокая безопасность для персонала | Требует квалификации |
| Изоляция | Не требуется | Требуется |
| Удаление остаточного заряда | Возможна | Невозможна |
| Время отключения | Только при обслуживании | При любых нарушениях в цепи |
| Число полюсов | Больше | Обычно меньше |
| Обслуживание | Частое, простое | Редкое, требует квалифицированных специалистов |
| Условное обозначение | С горизонтальной чертой (изоляция) | Без горизонтальной черты |
| Работа с током | Только при нулевом токе | Может работать при токе |
| Заземляющий нож | Может быть одинарным или двойным | Не предусмотрен |
| Стоимость | Дешевле | Дороже |
4. Разница между MCB и RCCB
Миниатюрные автоматические выключатели (MCB) и устройства защитного отключения (RCCB) также выполняют защитные функции, но различаются по назначению:
| Параметр | MCB | RCCB |
|---|---|---|
| Функция | Защита от перегрузки и КЗ | Защита от утечек и поражения током |
| Чувствительность | Менее чувствительный | Высокочувствительный |
| Применение | Везде: промышленность, дом, офис | В основном в жилых помещениях |
| Полюса | 1, 2, 3, 4 | Те же, но нет однополюсных |
| Защита | Оборудования | Человека |
5. Заключение
И разъединители, и автоматические выключатели играют важнейшую роль в защите электрических систем. Несмотря на схожесть функций, различия между ними существенны:
- Разъединители — это устройства, обеспечивающие безопасность персонала при обслуживании оборудования.
- Автоматические выключатели — это интеллектуальные защитные устройства, которые автоматически реагируют на неисправности.
Понимание этих различий особенно важно при проектировании распределительных устройств среднего напряжения. Обратитесь к профессиональным производителям и инженерам, чтобы выбрать оптимальное решение для вашей системы электроснабжения.
