Полное руководство по выключателям нагрузки

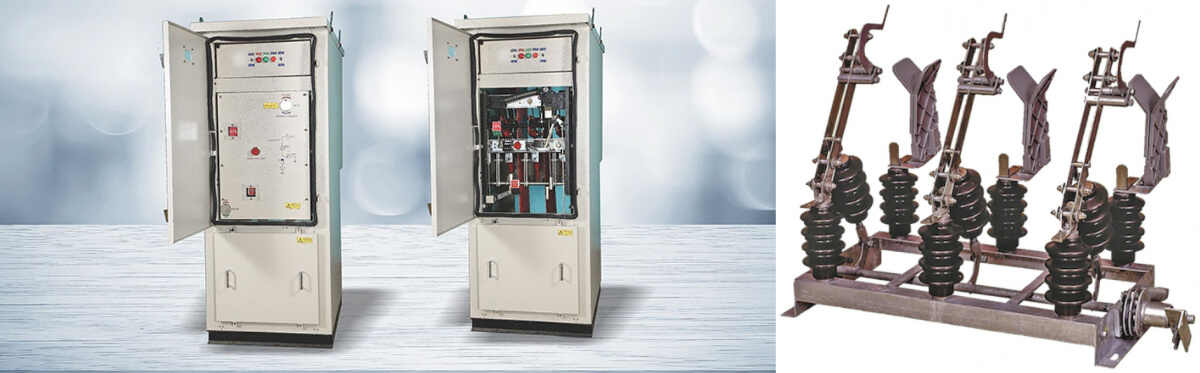

выключателям нагрузки Электрооборудование играет важную роль в обеспечении бесперебойного электроснабжения промышленных предприятий, жилых домов и офисов. Однако в случае возникновения неисправности по току нагрузки его необходимо немедленно отключить, чтобы предотвратить повреждение оборудования и угрозу безопасности. Именно поэтому так важно устанавливать комплектные распределительные устройства (КРУ) вместе с электрооборудованием.

Существует множество компонентов распределительных устройств, включая выключатели нагрузки, разъединители, выключатели-разъединители и автоматические выключатели. Каждый из них выполняет свои функции в системе, но выключатель нагрузки (ВН) особенно важен, так как способен отключать как рабочие, так и аварийные токи.

1. Что такое выключатель нагрузки?

выключателям нагрузки Выключатель нагрузки (ВН) — это коммутационное устройство, предназначенное для включения и отключения электрических цепей под нагрузкой в низковольтных и средневольтных установках. Он оснащён специальными механизмами (пружинными приводами, дугогасительными устройствами, рожками), которые позволяют безопасно гасить дугу, возникающую при отключении тока.

ВН может быть ручным, автоматическим или иметь функцию отключения по току. Он широко применяется в промышленности, на электроподстанциях, в щитках распределения и в системах аварийного отключения.

Пример: у моего друга есть завод по производству сантехники, оснащённый множеством станков. Чтобы защитить оборудование от перегрузки и обеспечить безопасность рабочих, он установил в цеху выключатель нагрузки с функцией аварийного отключения.

Основные функции выключателя нагрузки:

• Прерывание номинального тока на заданном уровне напряжения.
• Надёжная изоляция цепи при размыкании.
• Способность отключать небольшие индуктивные и ёмкостные токи, например, холостой ход трансформаторов, кабелей и воздушных линий.
• Удержание тока короткого замыкания до срабатывания основного отключающего устройства.

2. Что такое разъединитель (выключатель без нагрузки)?

выключателям нагрузки Разъединитель — это коммутационный аппарат, предназначенный для отключения цепей только при отсутствии тока. Он используется для изоляции оборудования во время обслуживания или ремонта и не может разрывать цепь под током, чтобы избежать дугового разряда и возможного пожара.

Типы разъединителей:

• Разъёмы для солнечных панелей (например, разъёмы MC).
• Держатели плавких вставок с защитой от прикосновения.
• Разъединители, требующие инструментов для включения/отключения.

3. Как работает выключатель нагрузки?

выключателям нагрузки Принцип работы ВН основан на быстром механическом размыкании контактов. При этом возможны термические, механические и электрические воздействия. Поэтому такие выключатели испытываются по стандарту IEC 62271-103, включая:

• Устойчивость к токам нагрузки.
• Переключение ёмкостных и индуктивных нагрузок.
• Устойчивость к переходным напряжениям (TRV).

4. Преимущества выключателя нагрузки

• Дешевизна: Он стоит дешевле, чем автоматический выключатель, особенно в системах среднего напряжения.
• Безопасность: Обеспечивает безопасное включение/отключение цепей на расстоянии, вне зоны дуги.
• Защита: Совместим с предохранителями HRC, защищающими трансформаторы от перенапряжения и коротких замыканий.
• Простота эксплуатации: Прост в использовании, не требует специальных инструментов.

5. Функции выключателя нагрузки

• Включение/отключение тока нагрузки и слабых токов КЗ.
• Разгрузка трансформаторов, кабелей, воздушных линий.
• Защита людей и имущества от коротких замыканий, перенапряжений и перегрузок.
• Повышение надёжности и безопасности электрических систем.

6. Обозначение на схемах

выключателям нагрузки В схемах ВН изображается с размыкающим контактом без горизонтальной черты, в отличие от разъединителей и автоматов. Это указывает, что ВН предназначен для работы под током, а не только в состоянии обесточивания.

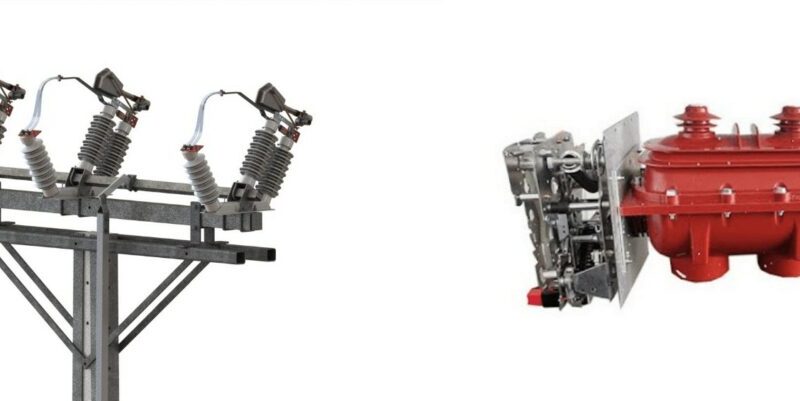

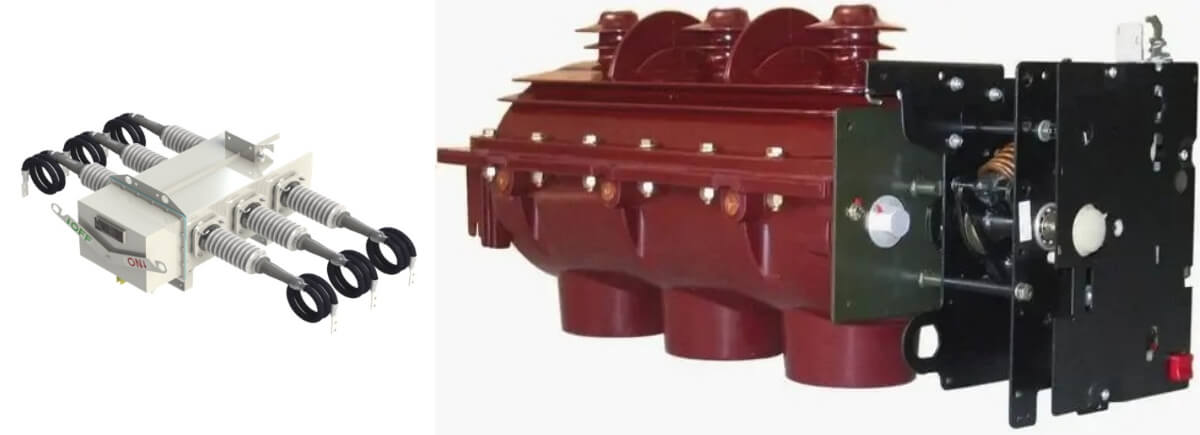

7. Виды выключателей нагрузки

1. Вакуумный ВН – применяется при напряжениях до 220 кВ, отличается долговечностью и высокой коммутирующей способностью. Часто используется в комплектных распределительных устройствах.
2. SF₆ выключатель нагрузки – использует элегаз (SF₆) для гашения дуги. Применяется в системах выше 35 кВ, отличается компактностью и устойчивостью к окружающей среде.
3. Воздушный ВН – использует воздух как среду гашения дуги. Может использоваться при напряжениях до 60 кВ.выключателям нагрузки
4. ВН среднего напряжения – для диапазона от 3 до 36 кВ. Может быть в металлическом корпусе, с вакуумной, элегазовой или масляной средой.
5. ВН высокого напряжения – включает типы с продуцирующим газ материалом, сжатым воздухом или маслом. Используется до 60 кВ и выше.
6. ВН низкого напряжения – рассчитан на напряжения до 1 кВ. Включает автоматические выключатели, УЗО, МCB, MCCB и предохранители HRC.

8. Что такое нагрузка на выключатель?

Нагрузка — это мощность, потребляемая подключёнными устройствами. Нагрузка выключателя — это его способность выдерживать и управлять этой мощностью. Например, розетки с УЗО (GFCI) имеют пометки LOAD и LINE, чтобы правильно подключить устройства защиты.

9. Технические характеристики ВН

• Испытания:
  • Тест на размыкание при TRV.
  • Испытания на коммутацию ёмкостных и индуктивных токов.
  • Испытания замкнутого контура.
  • Испытания на короткое замыкание (не менее 10 циклов при полной нагрузке).
• Осмотр:
  • Регулярный визуальный и функциональный осмотр.
  • Замена изношенных компонентов.
  • Проверка состояния дугогасительных камер и механизма.

10. Отличие выключателя нагрузки от автоматического выключателя

Параметр	Выключатель нагрузки	Автоматический выключатель
Разрыв тока нагрузки	Да	Да
Разрыв тока короткого замыкания	Нет	Да
Автоматическое отключение	Нет	Да
Частота операций	Высокая	Ограниченная
Применение	Ручное управление, изоляция	Защита от перегрузки и КЗ

11. Заключение

Выключатель нагрузки — это важный компонент системы электроснабжения, обеспечивающий безопасное включение и отключение цепей под нагрузкой. Он экономичен, надёжен, прост в эксплуатации и широко применяется в промышленности, коммунальном хозяйстве и жилом секторе. Несмотря на это, для защиты от коротких замыканий и перегрузок необходимо также использовать автоматические выключатели.
