Автоматический выключатель и разъединитель: основные различия и области применения
Электрические цепи рассчитаны на определённую величину тока. Когда этот предел превышается — из-за перегрузки или короткого замыкания — это может привести к повреждению оборудования, возникновению пожара или даже травмам людей. Именно поэтому в электроустановках используются защитные устройства, такие как автоматические выключатели и разъединители.
Как один из ведущих производителей высоковольтных выключателей и эксперт в области систем защиты, мы часто получаем вопрос: в чём разница между этими двумя компонентами? Хотя они оба обеспечивают защиту и изоляцию цепи, их функции, конструкция и сферы применения различаются.

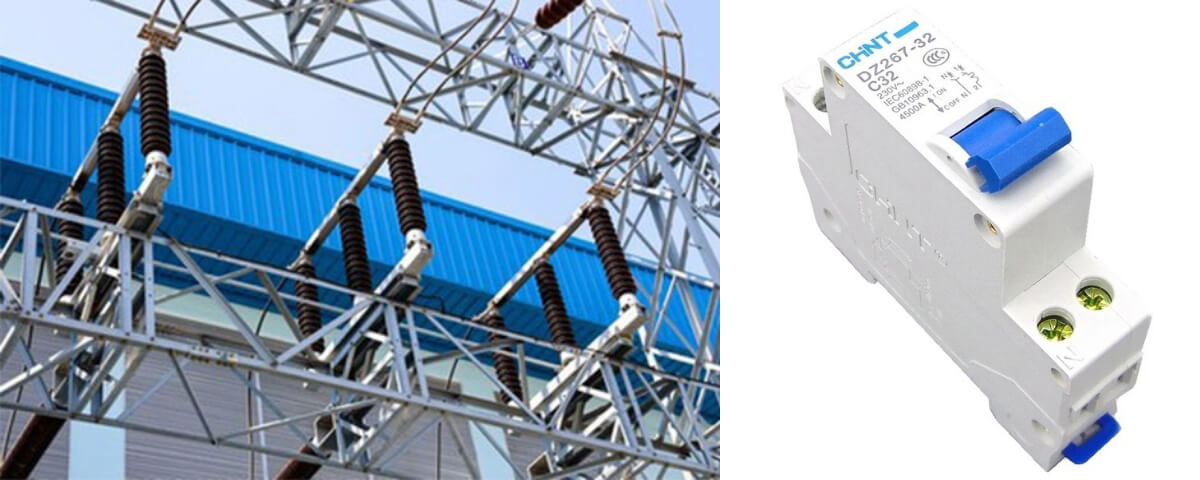

1. Что такое разъединитель?
Разъединитель — это коммутационное устройство, которое используется для ручного отключения части электрической цепи при обслуживании, ремонте или осмотре. Он не обеспечивает автоматическую защиту и применяется только тогда, когда цепь уже обесточена.
В некоторых случаях используется разъединитель с предохранителем, который совмещает предохранитель и переключатель. Предохранитель автоматически разрывает цепь при превышении тока, защищая от перегрузки. Однако после срабатывания его необходимо заменить.
Разъединители просты и надёжны, но обеспечивают ограниченную защиту, если не используются вместе с предохранителем.
2. Что такое автоматический выключатель?
Автоматический выключатель — это устройство защиты, которое автоматически размыкает цепь при возникновении неисправности, такой как перегрузка или короткое замыкание. В отличие от предохранителя, автоматический выключатель можно повторно включить, не заменяя компоненты.
Многие современные автоматические выключатели также поддерживают ручное управление, что позволяет безопасно отключать цепи для проведения техобслуживания. Например, вакуумные выключатели высокого напряжения гасит электрическую дугу в вакууме, обеспечивая быструю и безопасную коммутацию.
3. Основные отличия между разъединителем и автоматическим выключателем
| Характеристика | Разъединитель | Автоматический выключатель |
|---|---|---|
| Основная функция | Ручное отключение части цепи | Автоматическое отключение при неисправности |
| Защита от перегрузки | Только при наличии предохранителя | Встроена |
| Ручное управление | Да | Да |
| Автоматическое срабатывание | Нет | Да |
| Необходимость замены предохранителя | Да (при срабатывании) | Нет |
| Способность гасить дугу | Ограничена | Высокая |
Разъединитель чаще всего применяется для ручного отключения, в то время как автоматический выключатель обеспечивает как автоматическую защиту, так и ручное управление. В случае с предохранителями требуется их регулярная замена, что увеличивает время простоя и расходы на обслуживание.
4. Что лучше для вашего применения?
Если ваша главная задача — надежная автоматическая защита, то автоматический выключатель будет лучшим выбором. Он защищает от перегрузок и коротких замыканий, не требуя замены элементов после срабатывания, как это происходит с предохранителями.
Разъединители, в свою очередь, отлично подходят для изолирования цепей вручную, особенно в промышленных установках и на генераторных линиях.
Например, один из наших клиентов — производитель сувенирных монет — установил автоматические выключатели на своём заводе. Это позволило обеспечить быструю и безопасную защиту оборудования и персонала при возникновении неисправностей.
5. Часто задаваемые вопросы
Что может автоматический выключатель, чего не может разъединитель?
Автоматический выключатель может разрывать цепь при больших токах и эффективно гасить дугу. Разъединитель не способен безопасно прерывать ток под нагрузкой.
Обязан ли главный выключатель быть автоматическим?
Не обязательно. Главный выключатель может быть как автоматом, так и мощным разъединителем. Однако автоматический выключатель обеспечивает дополнительную защиту.
В чём разница между разъединителем и выключателем нагрузки?
Термины часто используются как синонимы, но выключатель нагрузки специально разработан для безопасного разрыва цепи под нагрузкой. Некоторые разъединители не рассчитаны на отключение под током.

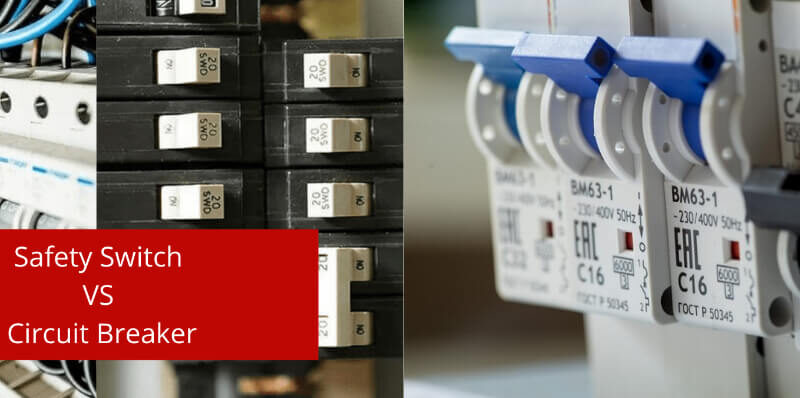

Чем отличается защитный выключатель от автомата?
Защитные выключатели (safety switches) обеспечивают безопасность персонала от поражения током, а автоматы защищают проводку и оборудование от перегрузки.
В чём разница между разъединителем с предохранителем и без?
С предохранителем устройство разрывает цепь и защищает её от перегрузки. Без предохранителя — только механическое размыкание без защиты.
6. Заключение
Оба устройства — автоматические выключатели и разъединители — выполняют важные функции в системах электроснабжения. Однако автоматы обеспечивают более высокую защиту, удобство в эксплуатации и не требуют замены компонентов после срабатывания.
Перед выбором подходящего решения важно учесть требования к защите и обслуживанию вашей электроустановки. Обратитесь к опытному производителю высоковольтного оборудования, чтобы подобрать оптимальное решение.
