Система передачи электроэнергии: Полное руководство
Каждый раз, когда вы включаете свет или запускаете бытовую технику, в работу вступает сложная система передачи электроэнергии. В этом руководстве мы подробно рассмотрим, что такое система передачи электроэнергии, как она работает, из каких компонентов состоит, какие бывают типы, её преимущества, недостатки и аспекты технического обслуживания.
1. Что такое система передачи электроэнергии?
Система передачи электроэнергии — это инфраструктура, предназначенная для транспортировки электричества от электростанций к потребителям. Хотя передача энергии может осуществляться в различных формах, в современном мире термин чаще всего относится к электрической передаче по сети высоковольтных линий.
Для передачи на большие расстояния используется переменный ток (AC), так как его напряжение легко повышается и понижается с помощью трансформаторов, что снижает потери энергии. На конечной точке передачи напряжение понижается до безопасного уровня для использования.
Наиболее распространённый метод — воздушная передача, поскольку она более экономична. Однако в городах и для подводных соединений применяется кабельная подземная или подводная передача. Также возможно использование беспроводной передачи энергии, но она пока ограничена узкими сферами применения.
2. Принцип работы системы передачи электроэнергии
На электростанциях энергия вырабатывается при напряжении от 6 до 25 кВ и далее повышается до уровня 110–765 кВ в зависимости от расстояния передачи. Это позволяет уменьшить ток и, соответственно, снизить потери на сопротивление (I²R).

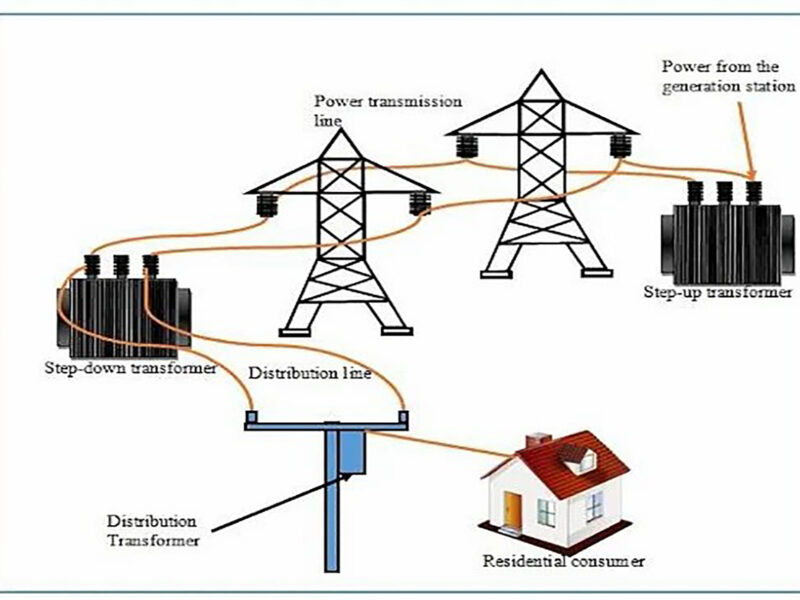

Стадии передачи:
- Первичная передача – подъем напряжения и передача от электростанции до приёмной подстанции.
- Вторичная передача – понижение напряжения (например, до 33 кВ или 66 кВ) и передача в распределительные подстанции.
- Первичное распределение – подача 11 кВ крупным потребителям или в локальные сети.
- Вторичное распределение – понижение до 415 В с помощью трансформаторов и подача конечным пользователям.
3. Основные компоненты системы передачи электроэнергии
- Проводники: Чаще всего используются провода ACSR (сталеалюминиевые).
- Электростанции: Генерация энергии (тепловые, гидро-, атомные и др.).
- Линии электропередачи: Передают энергию на большие расстояния.
- Трансформаторы: Повышают и понижают напряжение.
- Подстанции: Уровень напряжения регулируется по мере приближения к потребителю.
- Изоляторы и опоры: Обеспечивают механическую поддержку и изоляцию проводов.
- Защитные устройства: Реле, автоматические выключатели, молниеотводы и др.
- Регуляторы напряжения: Поддерживают стабильное напряжение.
- Центры нагрузки: Подключение промышленных и жилых потребителей.
4. Типы систем передачи
Системы переменного тока (AC):
- Однофазные: 2 или 3 провода
- Двухфазные: 3 или 4 провода
- Трёхфазные: 3 или 4 провода (наиболее распространённые)
Системы постоянного тока (DC):
- С двумя или тремя проводами
- Используются для дальних или подводных линий (HVDC)
5. Преимущества систем переменного тока
- Простота преобразования напряжения: Легко повышается и понижается с помощью трансформаторов.
- Развитая инфраструктура: AC-сети распространены и совместимы с большинством оборудования.
- Экономичность: Меньшие затраты по сравнению с DC при средней и малой дальности.
- Простое подключение: Легко подключать генераторы и потребителей.
- Надёжность: Разработаны надёжные механизмы защиты и управления.
6. Недостатки систем переменного тока
- Потери при передаче: Из-за сопротивления и индуктивности.
- Сложность управления реактивной мощностью: Требуются компенсирующие устройства.
- Электромагнитные помехи: Влияют на чувствительную электронику.
- Поверхностный эффект: Ток течёт по поверхности проводника, увеличивая сопротивление.
- Ограничения на дальние расстояния: Для сверхдальних линий может быть выгоднее использовать HVDC.
7. Обслуживание систем передачи
Обслуживание необходимо для обеспечения надёжности и соответствия нормативам. Выделяют два типа:
- Плановое обслуживание: Регулярные осмотры, расчистка линий от растительности, замена изоляторов и других компонентов.
- Предиктивное обслуживание: Использование датчиков и мониторинга (например, по температуре или вибрациям) для выявления неисправностей до их возникновения.
8. Диагностика и устранение неисправностей
Типичные проблемы:
- Потери при передаче: Решение — децентрализация генерации, использование локальных источников энергии.
- Отключения и сбои: Причины — старение оборудования, погодные условия. Решение — резервные источники питания, интеграция ВИЭ и накопителей.
9. Часто задаваемые вопросы
1. Какие напряжения применяются для передачи?
Обычно от 110 кВ до 765 кВ в зависимости от страны и условий передачи.
2. Почему ЛЭП высокие и редко расположены?
Для обеспечения безопасного расстояния до земли и снижения взаимных помех между фазами.
3. Какой ток используется в передаче?
В основном трёхфазный переменный ток (AC). HVDC применяется в специфических случаях.
4. Зачем нужно несколько цепей в передаче?
Для повышения надёжности, распределения нагрузки и резервирования в случае аварий.
10. Заключение
Системы передачи электроэнергии являются важнейшим звеном между производством и потреблением энергии. Их эффективность, безопасность и надёжность во многом зависят от технического обслуживания и внедрения современных решений.
Инвестиции в инфраструктуру передачи, цифровизацию и устойчивые технологии — это шаг к энергетически безопасному и устойчивому будущему.
