Типы модернизации распределительных устройств и их применение
— Что можно обновить и почему это важно
распределительных устройств Современные электроэнергетические системы должны обеспечивать безопасность, надежность и высокую производительность даже при стареющей инфраструктуре и увеличивающихся нагрузках. Однако во многих объектах основой распределения электроэнергии является устаревшее оборудование — распределительные устройства (РУ), которым может быть уже несколько десятилетий.
Полная замена таких устройств зачастую слишком дорогая, вызывает простой в работе и не всегда необходима. В таких случаях на помощь приходит модернизация распределительных устройств.
распределительных устройств Компания GONGSHUN специализируется на обновлении и усовершенствовании устаревших распределительных систем для соответствия современным требованиям по безопасности, нормативам и эксплуатационным характеристикам. В этом материале мы рассмотрим наиболее распространённые типы модернизации, ситуации, в которых они применимы, и как они помогают снизить риски, сократить затраты и продлить срок службы оборудования.

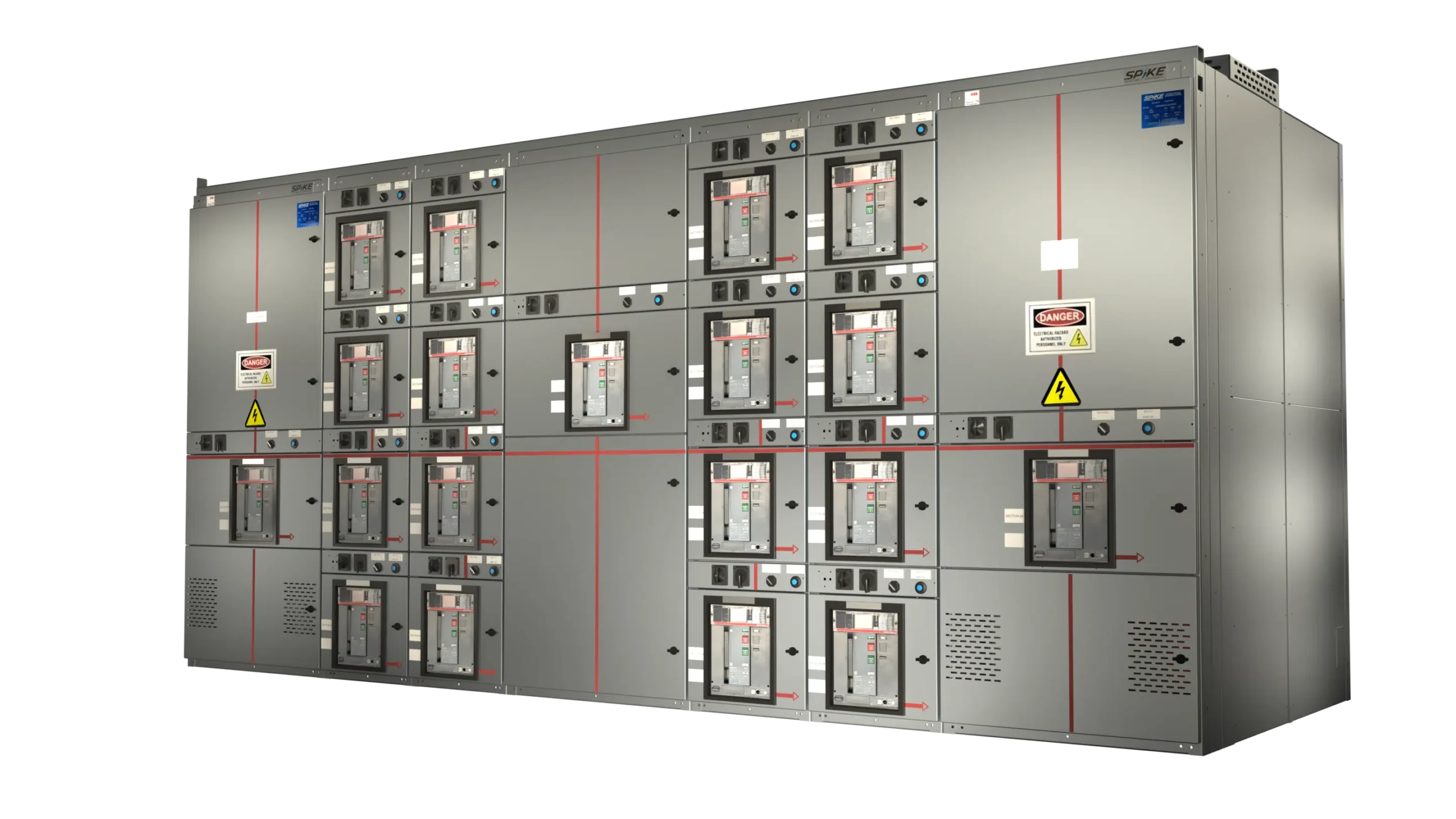

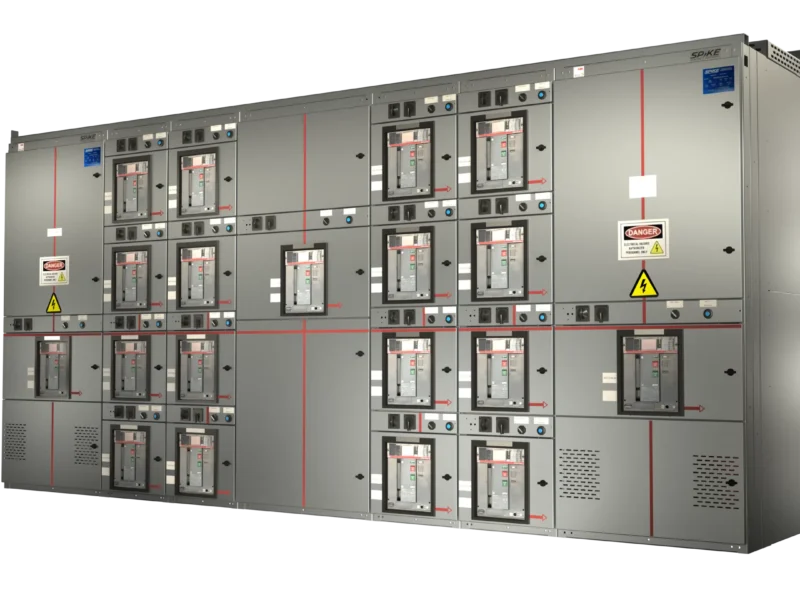

Что такое модернизация распределительного устройства?
распределительных устройств Модернизация распределительного устройства — это процесс обновления ключевых компонентов существующей системы электроснабжения без полной замены шкафа или конструкции. Такой подход осуществляется в соответствии с инженерными стандартами, например, IEEE C37.59, и обеспечивает сохранение или превышение исходных параметров устройства по изоляции, стойкости к дуге и выдержке к короткому замыканию.
Как правило, модернизация касается следующих компонентов: автоматические выключатели, релейная защита, системы изоляции, панели управления и интерфейсы оператора. При правильном подходе срок службы оборудования может быть продлён на 10–20 лет и более.
1. Замена автоматических выключателей
распределительных устройств Это один из самых распространённых и экономически выгодных способов модернизации, особенно когда выключатели устарели, сняты с производства или не соответствуют современным требованиям.
Что включает:
- Замена воздушных или масляных выключателей на современные вакуумные или SF6 (шестифтористая сера) выключатели
- Установка адаптеров, рамок или переходных панелей для установки новых выключателей в существующий отсек
- Обновление вторичных соединений, выкатных механизмов и защитных шторок
- Проверка и модернизация вспомогательных контактов и проводки для совместимости с новыми реле и логикой управления
Преимущества:
- Повышенная электрическая и механическая надёжность
- Улучшенная защита от дуговых разрядов за счёт более быстрого отключения
- Снижение затрат на обслуживание (не требует масла или газа)
- Доступность запасных частей и упрощённая поддержка
🛠️ Техническая заметка: Вакуумные выключатели идеально подходят для среднего напряжения и требуют минимального обслуживания. SF6-выключатели обладают высокой изоляцией и коммутационной способностью, но требуют надлежащей утилизации из-за экологических рисков.
Подходит для: Промышленных предприятий, ТЭЦ, водоочистных сооружений, коммерческих зданий и университетов с рабочими распределительными щитами, но устаревшими выключателями.
2. Модернизация до дугозащищённого распределительного устройства
Дуговые разряды — одна из самых опасных аварий в распределительных системах. Преобразование стандартного РУ в дугозащищённое значительно повышает уровень безопасности, но требует сертифицированных компонентов и точного проектирования.
Что включает:
- Сотрудничество с сертифицированным производителем, таким как GONGSHUN
- Установка каналов отвода давления и сертифицированных клапанов сброса газа
- Установка внутренних стальных перегородок, герметичных отсеков и каналов рассеивания дуги
- Интеграция удалённых механизмов выкатывания и управления
- Использование UFES (ультрабыстрый заземляющий выключатель) с микропроцессорными реле для подавления дуги
⚠️ Важно: РУ может называться «дугозащищённым» только при наличии испытаний в аккредитованной лаборатории (UL, Intertek и др.). Инженеры и подрядчики не имеют права самостоятельно присваивать этот статус.
Преимущества:
- Максимальная защита персонала
- Соответствие стандартам NFPA 70E, IEEE 1584, ANSI C37.20.7
- Снижение требований к СИЗ (средствам индивидуальной защиты)
Подходит для: РУ среднего и высокого напряжения с высокой энергией дугового разряда: нефтепереработка, энергетика, центры обработки данных, тяжёлые производства.
3. Обновление релейной защиты
Замена устаревших электромеханических реле на цифровые микропроцессорные — стратегический шаг для повышения точности, скорости реакции и системной диагностики.
Что включает:
- Демонтаж старых реле, установка новых цифровых реле защиты
- Перепрограммирование схем защиты, добавление координации, регистрации событий, зонного взаимодействия
- Интеграция с SCADA, АСУ ТП или системами мониторинга энергии
- Установка UFES для снижения энергии дуги
- Обновление расчётов КЗ и соответствие IEEE, ANSI, NFPA
Преимущества GONGSHUN: Все работы — от механической модификации дверей до электрических подключений — выполняются внутри компании, включая изготовление панелей и чертежей CAD. Это снижает задержки и гарантирует качество.
Преимущества:
- Быстрое и точное выявление и отключение аварий
- Гибкость в защите новых или нестабильных нагрузок
- Улучшенная диагностика и анализ причин
- Снижение риска повреждений при КЗ
Подходит для: Объектов, стремящихся улучшить селективность, анализ аварий и автоматизацию.
4. Переход с низкого напряжения на среднее (LV → MV)
Когда мощности НН-системы уже недостаточно, переход на среднее напряжение (СН) позволяет повысить надёжность и безопасность.
Что включает:
- Демонтаж или переделка отсеков НН
- Установка СН оборудования: выключатели, трансформаторы тока/напряжения, реле
- Учет требований по изоляции, зазорам и вентиляции
- Расчёт дуговой защиты и установка UFES
- Подготовка проектной документации и планов монтажа
📐 Примечание: Такие проекты требуют инженерного анализа и точного проектирования. GONGSHUN выполняет полный цикл от проекта до производства.
Преимущества:
- Повышенная мощность системы
- Улучшенная селективность и защита
- Возможность будущего расширения
Подходит для: Заводов, ЦОД, энергетических объектов, планирующих расширение или модернизацию.
5. Адаптеры для установки оборудования (Compartment Adapter)
Устаревшие РУ часто имеют уникальную конструкцию. Для установки современного оборудования нужны индивидуальные адаптеры.
Что включает:
- Проектирование и изготовление структурных адаптеров
- Усиление каркаса и корпусов
- Сохранение механических блокировок и цепей заземления
- Совместимость с дверями и ручками
Преимущества GONGSHUN: Все адаптеры изготавливаются на собственном производстве, со всеми расчетами и 3D-чертежами — быстро и точно.
Преимущества:
- Использование существующего шкафа
- Минимальное вмешательство в инфраструктуру
- Снижение сроков поставки
- Соответствие нормам безопасности
Подходит для: РУ устаревших моделей, не поддерживаемых производителями.
6. Обновление панелей и интерфейсов управления
Современные операторы ожидают удобный, безопасный и наглядный интерфейс. Обновление панелей улучшает взаимодействие и диагностику.
Что включает:
- Замена аналоговых приборов на цифровые дисплеи или HMI
- Установка новых кнопок, селекторов и индикаторов
- Внедрение удалённого управления и сенсорных панелей
Преимущества:
- Улучшенная видимость и безопасность
- Быстрая диагностика и анализ
- Интеграция в современные протоколы связи
Подходит для: Объектов, желающих модернизировать управление без полной замены системы.
Как выбрать подходящий тип модернизации?
Следует учитывать:
- Возраст и состояние оборудования
- Доступность запасных частей
- Уровень риска дуговых разрядов
- Соответствие стандартам UL, NEC, OSHA, IEEE
- Планы расширения и увеличение нагрузок
Компания GONGSHUN проводит обследование, технический анализ и инженерную проработку, чтобы предложить оптимальный и экономически выгодный план модернизации.
Почему стоит выбрать модернизацию, а не замену?
| Сравнение | Модернизация | Полная замена |
|---|---|---|
| Стоимость | экономия до 70% | высокая стоимость |
| Время простоя | минимальное | значительное |
| Сроки выполнения | быстрее | дольше |
| Инфраструктура | сохраняется | требует переделки |
| Соответствие стандартам | достигается | достигается |
✅ Модернизация — это стратегическая инвестиция, а не компромисс.
Часто задаваемые вопросы (FAQ)
Q: Что такое модернизация распределительных устройств?
A: Это обновление ключевых компонентов без замены всего шкафа, с целью повышения производительности и безопасности.
Q: Можно ли модернизировать старые РУ?
A: Да, большинство систем можно обновить с использованием современных выключателей, реле и панелей.
Q: Почему модернизация лучше полной замены?
A: Это дешевле, быстрее и менее разрушительно, при этом достигается та же надёжность и соответствие нормативам.
Q: Какие существуют виды модернизации?
A: Замена выключателей, дугозащита, обновление реле, адаптеры для оборудования, переход с НН на СН и т.д.
Q: Кто может выполнять такие работы?
A: Только квалифицированные производители или компании с опытом соответствия UL/IEEE/NRTL.
Заключение
Модернизация распределительных устройств — это способ выйти на уровень современных технологий без высоких затрат и сложной замены всей системы. Но такой подход требует инженерной точности и ориентации на безопасность.
Компания GONGSHUN — ваш надёжный партнёр. Мы не просто меняем детали — мы проектируем устойчивые и умные решения.
