Безопасность прежде всего: Важность проектной верификации при модернизации комплектных распределительных устройств (КРУ)

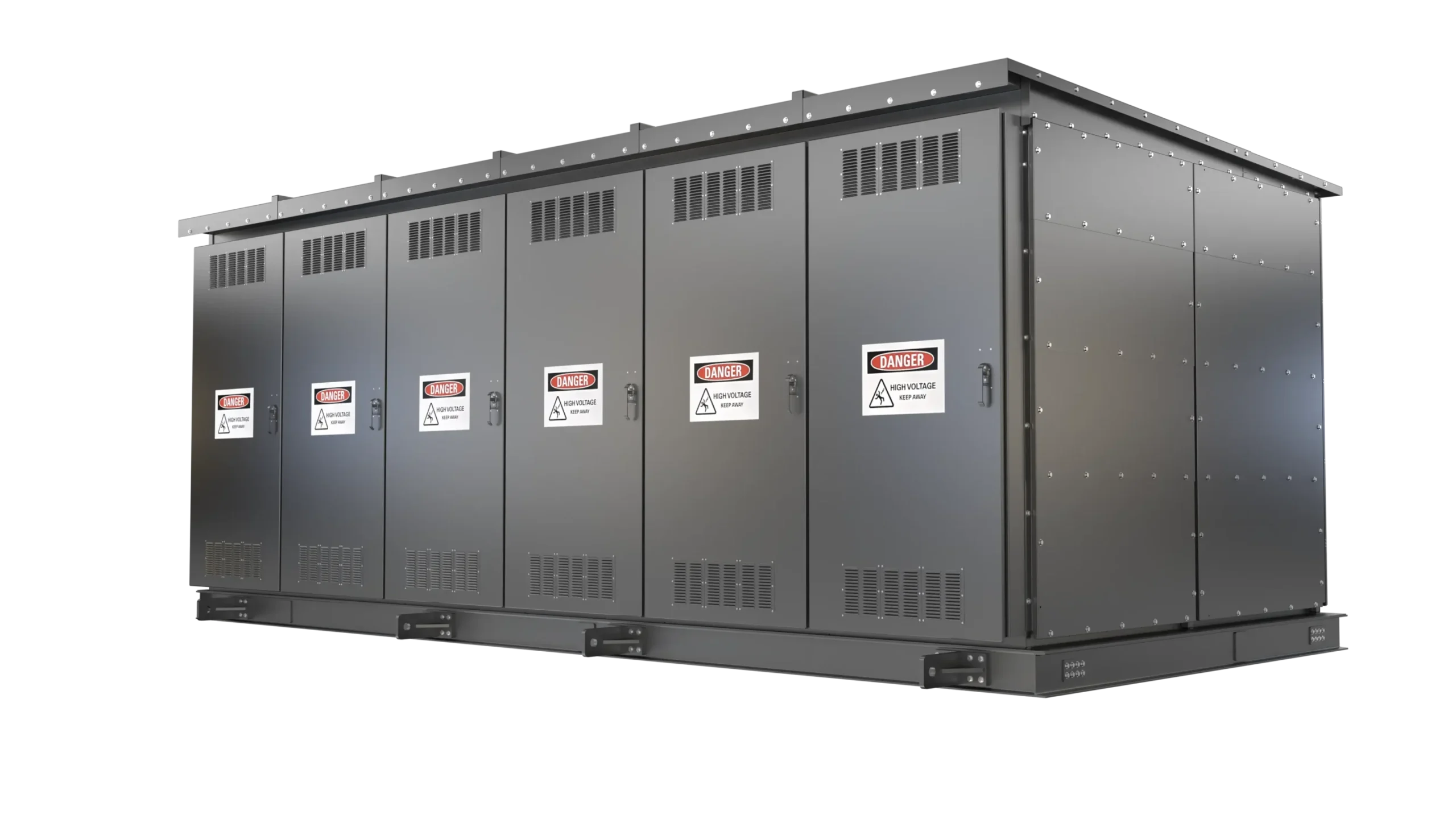

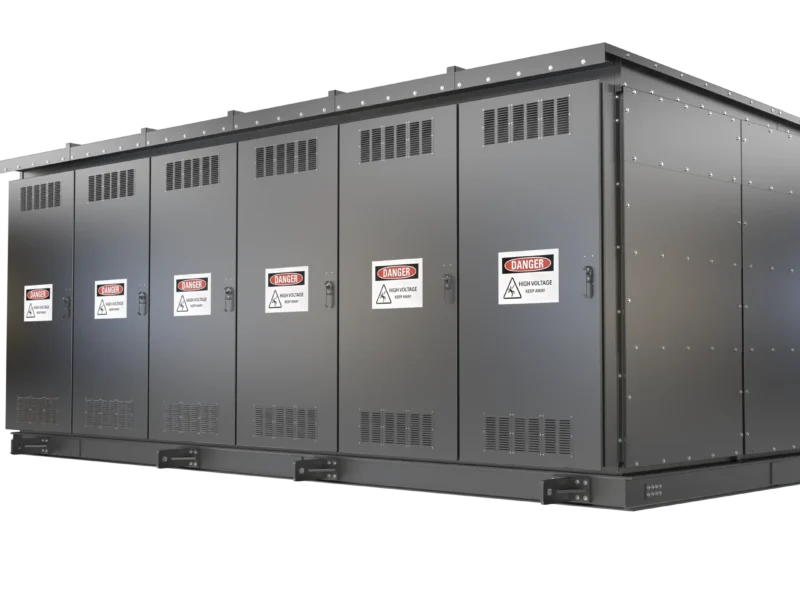

распределительных устройств 38KV-010004
Почему стандарт IEEE C37.59-2018 делает проектные испытания обязательными
распределительных устройств Когда речь идет о модернизации электрической инфраструктуры, попытки сэкономить или сократить этапы работ могут привести к катастрофическим последствиям. Особенно это касается переоборудования КРУ, где даже небольшая ошибка в расчетах может вызвать отказ оборудования, пожар или травмы персонала. Именно поэтому проектная верификация является основой стандарта IEEE C37.59-2018 и обязательным этапом каждого проекта по модернизации.
В этом блоге мы подробно объясним, что такое проектная верификация, какие процедуры она включает и почему нельзя ее игнорировать.
Что такое проектная верификация?
распределительных устройств Проектная верификация — это официальный процесс подтверждения того, что все изменения, внесенные в конструкцию КРУ (как электрические, так и механические), соответствуют или превосходят номинальные характеристики и требования безопасности оригинального оборудования. Это не просто визуальный осмотр или заполнение контрольного списка — это комплексные испытания и оформление документации, подтверждающие, что модернизированное оборудование функционирует так же безопасно и надежно, как и исходное.
Согласно стандарту IEEE C37.59-2018, любые изменения, касающиеся конструктивных элементов, электрической прочности, реле защиты, изоляции, межблокировок или электрических зазоров, должны быть подтверждены с помощью инженерного анализа и физических испытаний.
Что включает в себя проектная верификация?
Стандарт определяет ключевые области, подлежащие проверке:
1. Механическая совместимость и прочность конструкции
- Системы крепления шин
- Центровка отсеков выключателей
- Гашение дуги и изолирующие перегородки
- Монтажные кронштейны, адаптеры и комплекты модернизации
2. Электрические характеристики и изоляция
- Испытания на электрическую прочность (диэлектрическая выдержка)
- Проверка согласования изоляции
- Контроль электрических зазоров и путей утечки
- Совместимость с заземлением системы
3. Функциональные испытания
- Логика срабатывания реле и цепи отключения
- Схемы управления и блокировки (MOC/TOC, ключевые блокировки и т.д.)
- Интеграция с системами SCADA и автоматизации
4. Устойчивость к короткому замыканию и тепловым нагрузкам
- Проверка, выдержат ли новые компоненты аварийные токи
- Подтверждение допустимого нагрева при длительной нагрузке
Без этих проверок любые изменения считаются несоответствующими требованиям, даже если оборудование внешне работает корректно.
Почему это важно: риски отказа верификации
Без надлежащей проектной верификации даже качественно выполненные модернизации могут привести к серьезным последствиям:
- Неправильное выравнивание выключателя, вызывающее неполное соединение
- Недостаточная изоляция, разрушающаяся при КЗ
- Нарушенные зазоры, способные вызвать пробой или дуговой разряд
- Некорректная работа реле, не отключающая аварийный участок
- Модификация шин без расчетов, вызывающая перегрев и отказ
Это не мелочи — это потенциальные причины пожара, простоя, травм, судебных разбирательств и штрафов.
Что говорит стандарт IEEE C37.59-2018?
«Преобразователь должен провести полную и официальную проектную верификацию завершенной модернизации и выполнить все дополнительные испытания, признанные необходимыми.»
— IEEE C37.59-2018, Раздел 1.1
Другими словами, проверка — не рекомендация, а требование. И выполнять её должен специалист, обладающий необходимыми знаниями и пониманием технических и нормативных последствий выполняемой работы.
Кто должен выполнять проектную верификацию?
Как мы уже говорили в предыдущем блоге, не каждый подрядчик или инженер обладает квалификацией для выполнения переоборудования КРУ — то же самое касается и верификации. Идеальный партнер должен:
- Иметь практический опыт работы с конструкцией КРУ и испытаниями UL/NRTL
- Знать стандарты IEEE, ANSI, NFPA и NEC
- Обеспечивать как инженерную документацию, так и внедрение на площадке
- Использовать одобренные UL компоненты и комплекты
- Иметь внутреннюю систему контроля качества и тестирования
В компании Gongshun наши проектные и полевые инженеры работают совместно, чтобы каждое переоборудование соответствовало стандарту IEEE C37.59 — не только «на бумаге», но и в реальности. Мы моделируем нагрузки, проверяем логику защиты, тестируем всё: от адаптеров до времени срабатывания выключателей — чтобы с первого дня обеспечить безопасность.
Документация: часто забываемый элемент
Проектная верификация не будет завершенной без соответствующей документации. Каждый проект должен включать:
- Обновленные однолинейные схемы
- Спецификации и паспорта компонентов
- Расчеты и данные по изоляционной системе
- Нагрузочные расчеты и координационные графики реле
- Протоколы испытаний и листы результатов
Эти документы защищают вас во время проверок, расследований или аудитов — и обеспечивают безопасность при последующем обслуживании или модернизации оборудования.
Подход Gongshun: проверено, задокументировано, надежно
В Gongshun мы не предполагаем — мы проверяем. Каждый ретрофит, модернизация или переоборудование проходит полную инженерную проверку и тестирование в соответствии с IEEE C37.59. Это не дополнительный этап — это основа нашей культуры качества: промышленный уровень надежности — в условиях реального объекта.
Заключение
Проектная верификация — это не выбор, это основа безопасной модернизации КРУ.
Если ваш текущий подрядчик не проводит испытаний и не предоставляет отчетов в соответствии с IEEE C37.59 — а тем более, если он вообще не упоминает этот стандарт — он не просто экономит. Он рискует вашей безопасностью.
Хотите, чтобы модернизация была выполнена правильно и безопасно? Начните с Gongshun.
