Распределительные устройства против щитов: в чем разница?

В электротехнической отрасли часто используются термины “распределительное устройство” (РУ) и “электрощит” (щитовое оборудование). Подрядчикам и специалистам важно правильно понимать различия между этими понятиями для эффективной коммуникации и грамотного выбора поставщиков оборудования. Поскольку на рынке представлено множество производителей РУ, важно точно различать эти устройства при выборе поставщика.

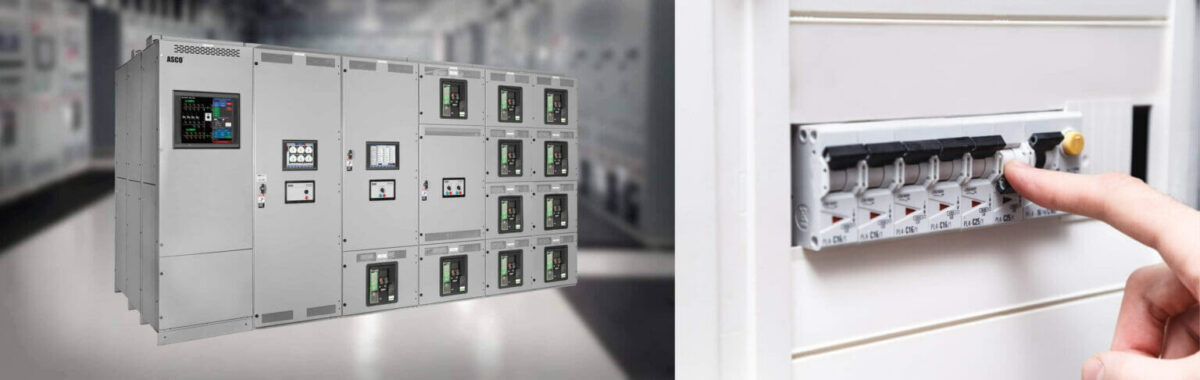

1. Что такое распределительное устройство и электрощит?

Оба устройства предназначены для распределения электроэнергии и защиты электрических цепей, однако их конструкция, назначение и возможности отличаются.

Определение распределительного устройства (РУ)

РУ — это комплект оборудования, включающий выключатели, предохранители и шины, предназначенный для управления, защиты и изоляции электрических цепей. Они могут быть выполнены в открытом или в корпусном исполнении и позволяют безопасно отключать цепи для обслуживания, а также автоматизировать включение и отключение питания.

Определение электрощита

Электрощиты — это сборки с выключателями, автоматами и предохранителями, которые обеспечивают распределение энергии внутри здания. Также могут включать реле, приборы защиты и контроля. В отличие от РУ, щиты чаще монтируются на стену и занимают меньше пространства.

---

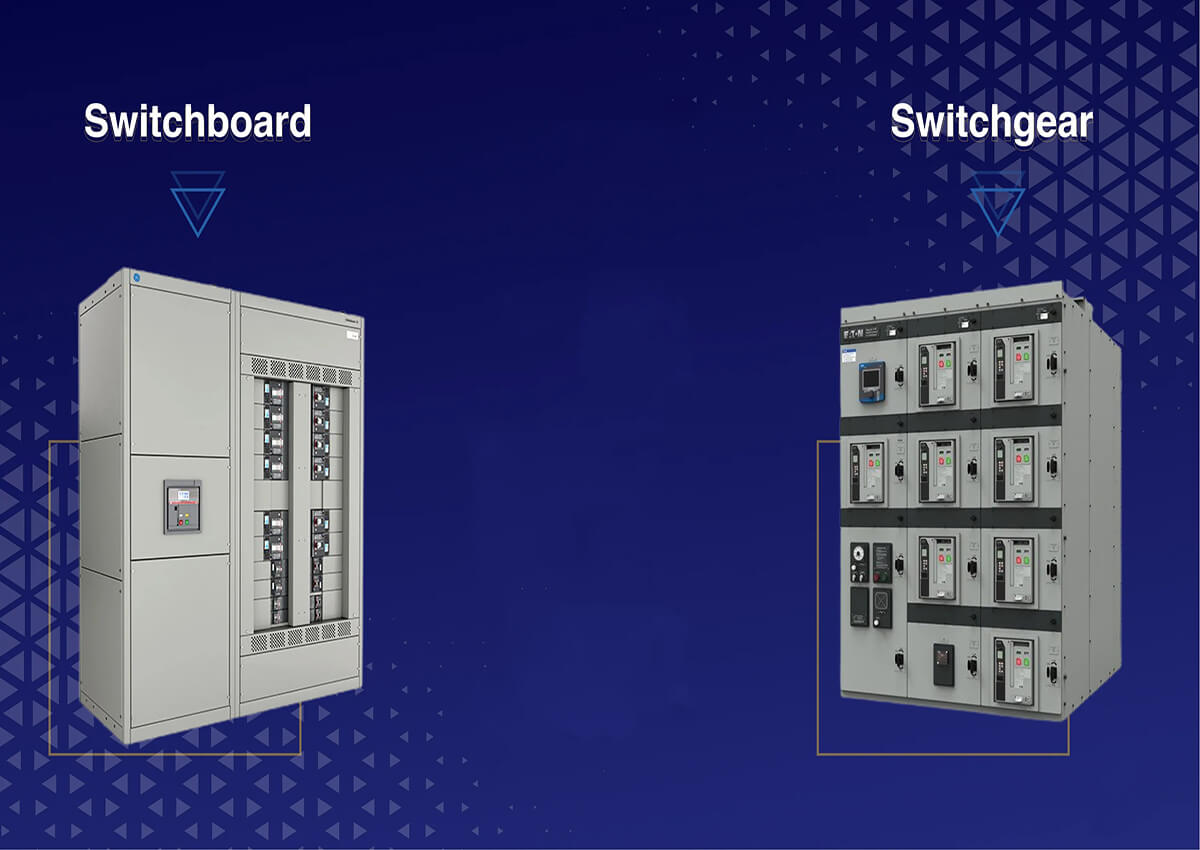

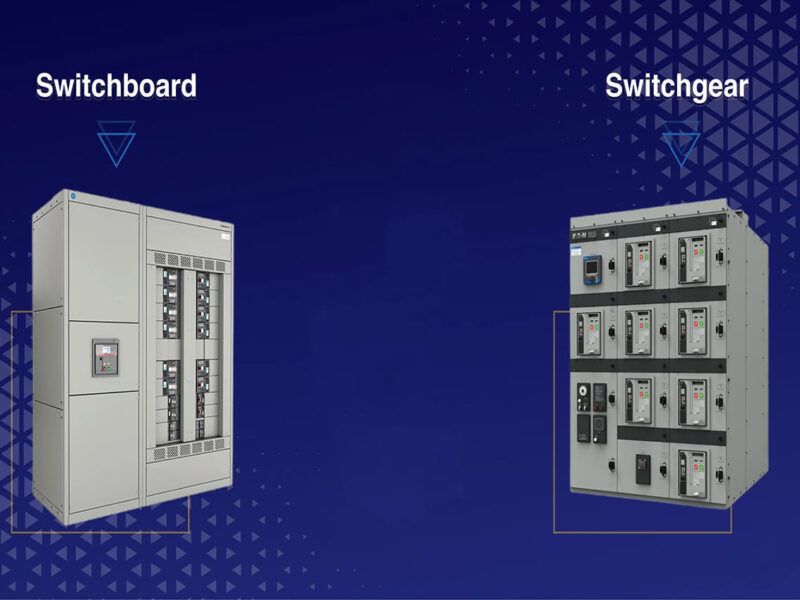

2. Основные отличия между распределительным устройством и электрощитом

Дизайн и конструкция

РУ имеют выдвижные выключатели с твердой изоляцией и требуют доступа с обеих сторон. Щиты используют модульные автоматические выключатели, установленные жестко и разделённые только воздушными зазорами, что делает их более компактными.

Номинальное напряжение

РУ рассчитаны на более широкий диапазон напряжений — от нескольких вольт до сотен киловольт (НН, СН, ВН). Электрощиты, как правило, применяются в сетях до 600 В.

Стандарты и испытания

Низковольтные РУ соответствуют стандартам ANSI C37.20.1 и NEMA SG-3. Электрощиты, в свою очередь, проектируются по NEMA PB-2 и UL 891. Также они проходят различные испытания на диэлектрическую прочность и устойчивость к короткому замыканию.

Габариты и монтаж

Щиты компактнее, обслуживаются с фронта и подходят для небольших помещений. РУ требуют больше места, но обеспечивают двусторонний доступ и часто применяются в более крупных системах.

Безопасность при дуговом пробое

РУ проектируются с учетом подавления дуги — с использованием вакуума, газа, масла или твердой изоляции. Электрощиты, как правило, не имеют дугозащитной конструкции, но могут быть выполнены в устойчивом к дуге исполнении.

Стоимость

РУ — более дорогостоящее решение из-за применяемых в них выдвижных выключателей и более высокой прочности на ток короткого замыкания. Щиты — более доступный по цене вариант.

Типы используемых выключателей

• Мощные выключатели (Power CB): до 5000 А, применяются в РУ, выдвижное исполнение.

• Выключатели с изоляционным корпусом (ICCB): от 400 до 5000 А, промежуточное решение между MCCB и Power CB.

• Автоматические выключатели в литом корпусе (MCCB): до 3000 А, используются в электрощитах.

• Вакуумные выключатели (VCB): применяются в РУ среднего напряжения благодаря отличным дугогасительным свойствам.

Конструкция и защита

В щитах выключатели могут размещаться в отдельных или групповых отсеках. РУ же чаще используют индивидуальные отсеки с барьерами и выполняются по IEC 61439. Щиты соответствуют UL 1066.

Применение

РУ устанавливаются на вторичной стороне трансформатора для защиты питающих линий и распределения энергии в промышленных объектах. Щиты чаще применяются в жилых и коммерческих зданиях для локального распределения электроэнергии.

---

3. Как выбрать между РУ и электрощитом?

При выборе оборудования учитываются следующие факторы:

• Стоимость: Щиты дешевле и подходят для бюджетных решений. РУ — более надежный, но затратный выбор.

• Тип проекта: Для критически важных объектов (ЦОДы, аэропорты, больницы) предпочтительнее использовать РУ. Щиты уместны там, где допустимы кратковременные отключения и важна экономия места.

---

4. Заключение

Хотя распределительные устройства и электрощиты выполняют похожие функции, они имеют существенные различия по конструкции, области применения, стоимости и стандартам. Понимание этих различий поможет вам сделать обоснованный выбор оборудования для проекта любого масштаба.
