Металлооболочечное распределительное устройство Металлокапсульное и металлооболочечное распределительное устройство: в чем разница?
Металлооболочечное распределительное устройство Металлокапсульные и металлооболочечные распределительные устройства (РУ) представляют собой два различных типа оборудования среднего напряжения. Несмотря на внешнее сходство, металлокапсульное РУ является более специализированным и безопасным подтипом металлооболочечного РУ — как квадрат по отношению к прямоугольнику. Их легко спутать, но они различаются по конструкции, функциям, характеристикам безопасности и требованиям к техническому обслуживанию.

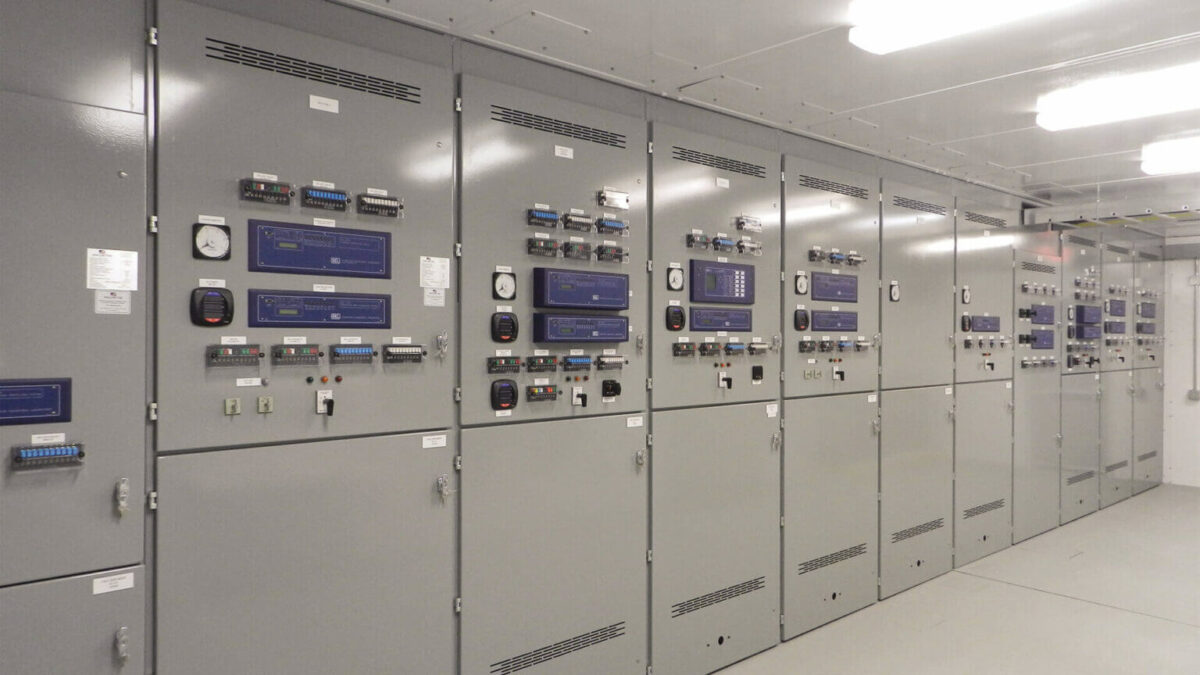

1. Что такое металлокапсульное распределительное устройство?
Согласно стандарту ANSI C37.20.2-1987, металлокапсульное РУ должно иметь следующие признаки:
- Выдвижные (отсоединяемые) аппараты: выключатели и разъединители могут быть извлечены и переведены в подключенное, испытательное или отключенное положение.
- Автоматические шторки безопасности: при снятии оборудования шторки автоматически закрывают токоведущие части.
- Полная изоляция шин: все основные токопроводящие шины и их соединения полностью изолированы.
Для соблюдения всех требований ANSI рекомендуется использовать продукцию проверенных поставщиков среднего напряжения.
2. Преимущества металлокапсульного РУ
- Возможность индивидуальной настройки: адаптация под конкретное приложение.
- Высокая безопасность: все компоненты разделены металлическими заземленными перегородками.
- Простота обслуживания: изолированные отсеки позволяют проводить работы без отключения всей системы.
- Расширенные функции защиты: шторки, механические блокировки и заземляющие барьеры обеспечивают безопасность оператора.
- Надежность и долговечность:
- Длительный срок службы (механический и электрический)
- Точная координация защиты
- Подтвержденная эффективность при работе с трансформаторами

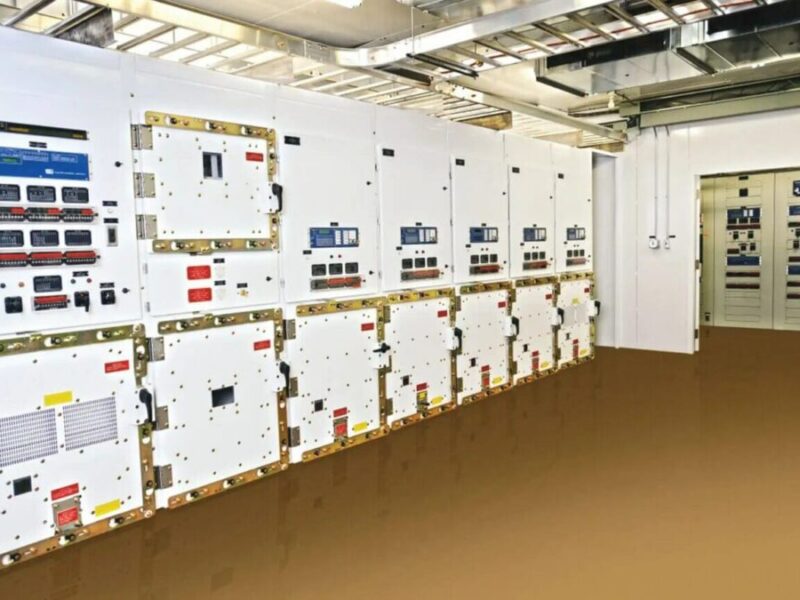

3. Что такое металлооболочечное распределительное устройство?
Согласно ANSI C37.20.3-1987, металлооболочечное РУ включает в себя:
- Защитные реле, предохранители (ограничивающие и неограничивающие ток), открытые шины, трансформаторы тока/напряжения, управляющую проводку.
- Разъединители и коммутационные аппараты.
- Металлический корпус с заземлением, вентиляцией и смотровыми окнами.
Обычно используется в коммерческих и промышленных установках, является более доступным по цене решением.
4. Почему выбирают металлооболочечное РУ?
- Номинальный ток: 600–1200 А
- Кратковременная выдержка тока: 25–50 кА
- Скромный ресурс коммутаций: 150–1000 механических операций
- Простая защита: предохранители
- Низкие эксплуатационные расходы
- Быстрая поставка (в наличии — зависит от производителя)
- Простое техническое обслуживание
5. Что означает термин “металлокапсульный”?
Металлокапсульное РУ полностью закрыто металлическим корпусом, включая заземление и вентиляционные отверстия. Главное отличие — каждый компонент размещен в отдельном металлическом отсеке, который можно обслуживать индивидуально без влияния на остальную систему. Эти особенности обеспечивают высочайший уровень безопасности и надежности, но увеличивают стоимость.
6. Что означает термин “металлооболочечный”?
Речь идет о распределительном устройстве, размещенном в одном общем металлическом корпусе. Внутренние компоненты, как правило, не изолированы друг от друга. Это упрощает конструкцию, снижает стоимость, но уменьшает степень защиты и усложняет обслуживание.
Существует три подтипа:
- Металлооболочечные разъединители (MEI)
- Низковольтные автоматические выключатели (IEEE C37.20.1)
- Коммутационные аппараты (IEEE C37.20.3 и C37.22)
7. Сравнение характеристик
| Характеристика | Металлокапсульное РУ | Металлооболочечное РУ |
|---|---|---|
| Кол-во операций | До 10 000 | Обычно < 1 000 |
| Изоляция шин | Полная | Обычно отсутствует |
| Выключатели | Выдвижные | Фиксированные |
| Компоненты | Изолированы по отсекам | В одном общем пространстве |
| Безопасность | Высокая | Средняя |
| Обслуживание | Без остановки всей системы | Часто требует полного отключения |
| Система защиты | Релейная | Предохранители |
| Стоимость | Выше | Ниже |
| Назначение | Критические объекты | Стандартные применения |
8. Как выбрать правильное решение?
При выборе РУ учитывайте:
- Общую установленную мощность
- Требования к селективности и координации
- Уровень безопасности
- Плановое обслуживание и доступ к оборудованию
Если приоритет — безопасность, надежность и возможность частого обслуживания — металлокапсульное РУ будет оптимальным решением. Если ключевым фактором является бюджет и простота эксплуатации — подойдет металлооболочечное РУ.
