Конденсаторы: что это, виды, применение и особенности
Конденсаторы являются ключевыми компонентами во многих электронных и электрических устройствах. В этой статье мы подробно рассмотрим, что такое конденсатор, как он работает, какие существуют виды и где они применяются.
1. Что такое конденсатор?
Конденсатор — это пассивный электронный компонент, предназначенный для накопления электрической энергии в электрическом поле. Он состоит из двух проводящих обкладок, разделённых диэлектриком (непроводящим материалом). Способность накапливать заряд называется ёмкостью.
Ранее конденсаторы назывались «конденсорами», и это название до сих пор используется в некоторых языках. Несмотря на большое разнообразие конструкций, все конденсаторы имеют две проводящие обкладки, разделённые диэлектрическим слоем. В качестве диэлектрика применяются такие материалы, как слюда, керамика, пластик, стекло, воздух и оксидные плёнки.
Идеальный конденсатор не теряет энергию, но в реальных условиях возможны небольшие потери.
2. Основные виды конденсаторов
Существует множество видов конденсаторов, каждый из которых предназначен для определённых целей в зависимости от конструкции, типа диэлектрика и технических характеристик:
1) Диэлектрические переменные конденсаторы
Применяются в радиопередатчиках и приёмниках для настройки частоты. Состоят из подвижных и неподвижных пластин, разделённых воздушным зазором.
2) Подстроечные конденсаторы (триммеры)
Небольшие регулируемые конденсаторы, настройка которых выполняется с помощью отвертки. Используются для точной настройки параметров цепи.
3) Плёночные конденсаторы
Изготавливаются из металлической фольги и пластиковых плёнок (полиэстер, полипропилен, полистирол и др.). Обладают высокой стабильностью и долговечностью. Выпускаются в различных корпусах и номиналах.
4) Конденсаторы с осевыми выводами
Фольга и диэлектрик свёрнуты в рулон и заключены в цилиндрический корпус. Металлизированные варианты обладают свойством «самовосстановления», что позволяет использовать тонкие диэлектрики и получать высокую ёмкость в компактных размерах.
5) Керамические конденсаторы
Изготавливаются из керамического диска с напылением серебра. Компактны, обладают высокой диэлектрической проницаемостью, используются как развязывающие и шунтирующие конденсаторы. Номиналы — от нескольких пикофарад до нескольких микрофарад.

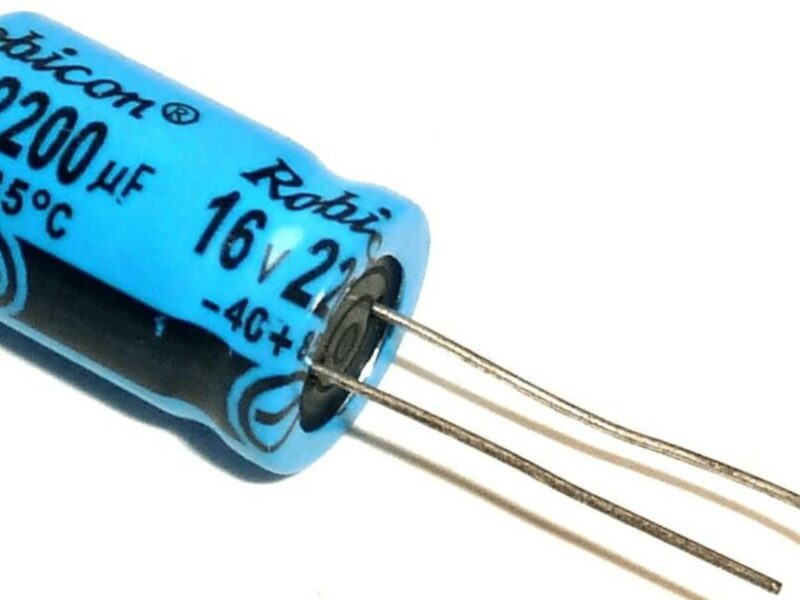

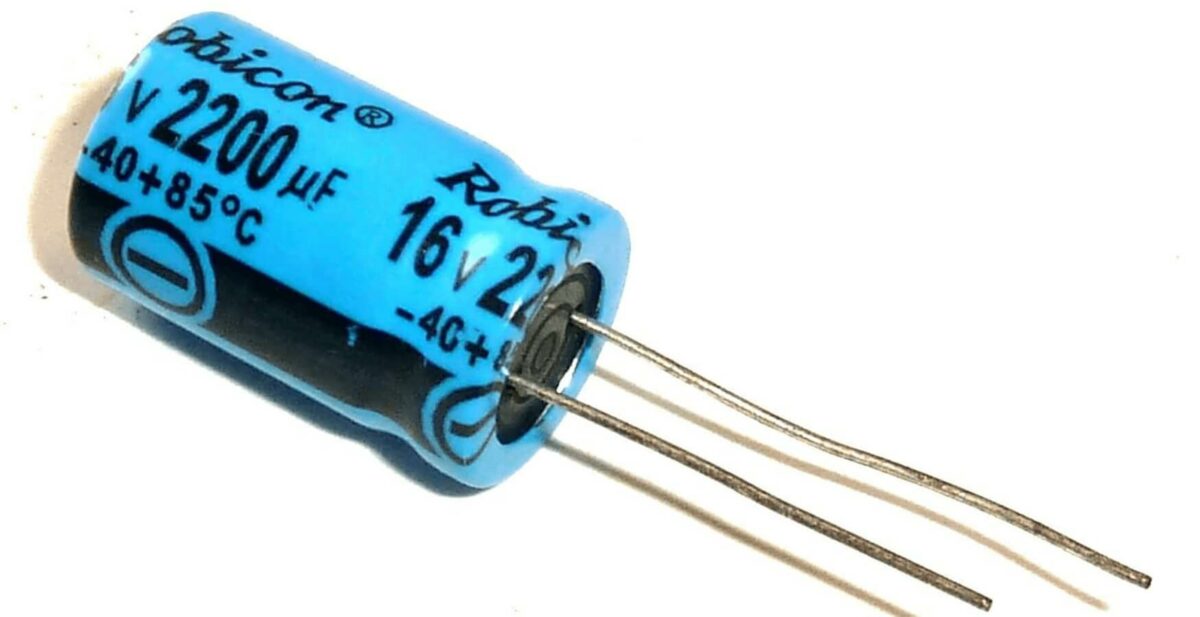

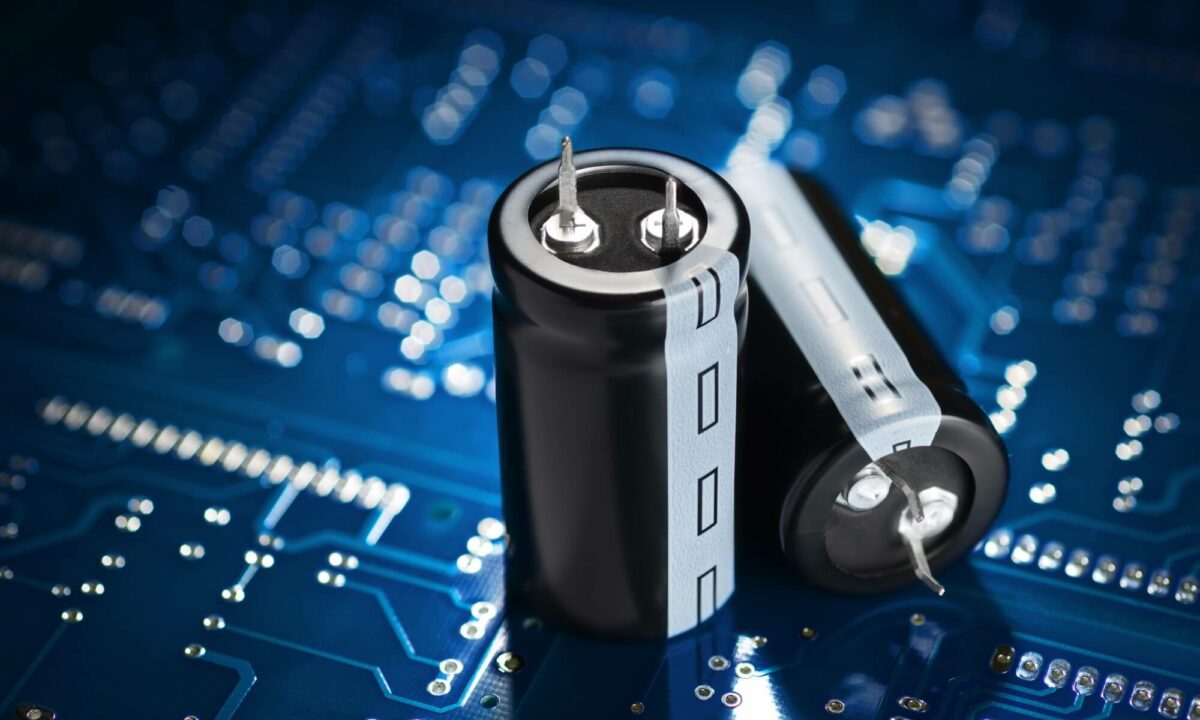

6) Электролитические конденсаторы
Предназначены для получения высокой ёмкости. Один из электродов — электролит в виде геля или пасты. Имеют тонкий диэлектрический слой из оксида, что позволяет добиться высокой ёмкости при небольшом размере. Обязательна правильная полярность подключения.

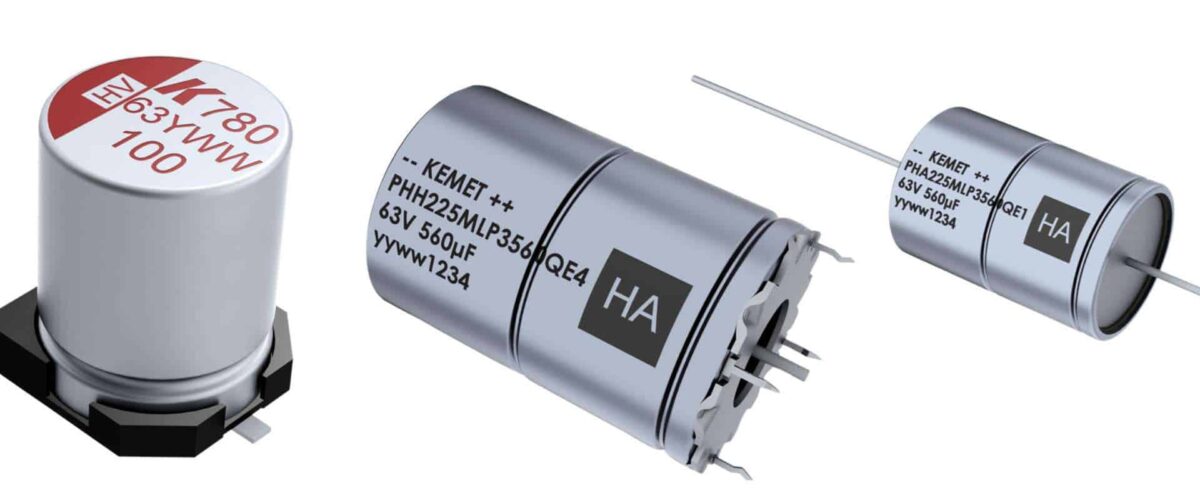

7) Алюминиевые электролитические конденсаторы
Существуют в виде фольгированных и протравленных конструкций. Обладают высокой ёмкостью за счёт оксидного слоя. Полярность устанавливается в процессе анодирования.
8) Танталовые электролитические конденсаторы
Могут быть сухими или влажными, с твёрдым или гелеобразным электролитом. Более компактны по сравнению с алюминиевыми аналогами, имеют лучшие диэлектрические свойства, стабильность и низкий уровень утечки. Часто используются в схемах фильтрации, развязки и тайминга.
3. Как работает конденсатор?
Конденсатор накапливает заряд при подключении к источнику напряжения: один электрод заряжается положительно, другой — отрицательно. Между обкладками создаётся электрическое поле.
Эффективность накопления энергии зависит от диэлектрика. Наиболее популярные материалы: керамика, политетрафторэтилен (PTFE), миканит, мойлар, бумага и воздух.
Разные диэлектрики делают конденсаторы более подходящими либо для высокочастотных, либо для высоковольтных приложений.
4. Полярные и неполярные конденсаторы
- Полярные (например, электролитические) имеют плюсовой и минусовой вывод. Они обеспечивают высокую ёмкость при меньших размерах, но требуют правильной установки по полярности.
- Неполярные (например, керамические, плёночные) могут быть подключены в любом направлении и устойчивы к переменному напряжению, но их ёмкость, как правило, меньше.
5. Применение конденсаторов
Конденсаторы широко применяются в различных отраслях электроники:
- Стабилизация питания — сглаживают пульсации в источниках питания.
- Фильтрация сигналов — пропускают переменные сигналы и блокируют постоянные.
- Датчики — измеряют влажность, давление и уровень топлива, реагируя на изменения ёмкости.
- Память — применяются в оперативной памяти DRAM.
- Фильтры — используются вместе с резисторами для создания фильтров частот.
6. Преимущества конденсаторов
- Быстрый отклик — способны разряжаться за доли секунды.
- Энергоэффективность — низкие потери энергии при зарядке и разрядке.
- Долговечность — не требуют частого обслуживания.
- Функциональность — пропускают постоянный ток, блокируя переменный.
7. Недостатки конденсаторов
- Низкая энергоёмкость — по сравнению с аккумуляторами.
- Стоимость — меньше энергии за ту же цену.
- Утечки энергии — со временем заряд снижается из-за внутренних потерь.
Конденсаторы играют важнейшую роль в электронике. Понимание их конструкции, разновидностей и особенностей применения позволяет эффективно проектировать и обслуживать электрические и электронные устройства.
