Что такое газоизолированное распределительное устройство (ГИРУ)?

В этой статье рассматривается, что такое газоизолированное распределительное устройство (ГИРУ), как оно работает и какие номинальные напряжения обычно используются.

1. Введение в распределительные устройства

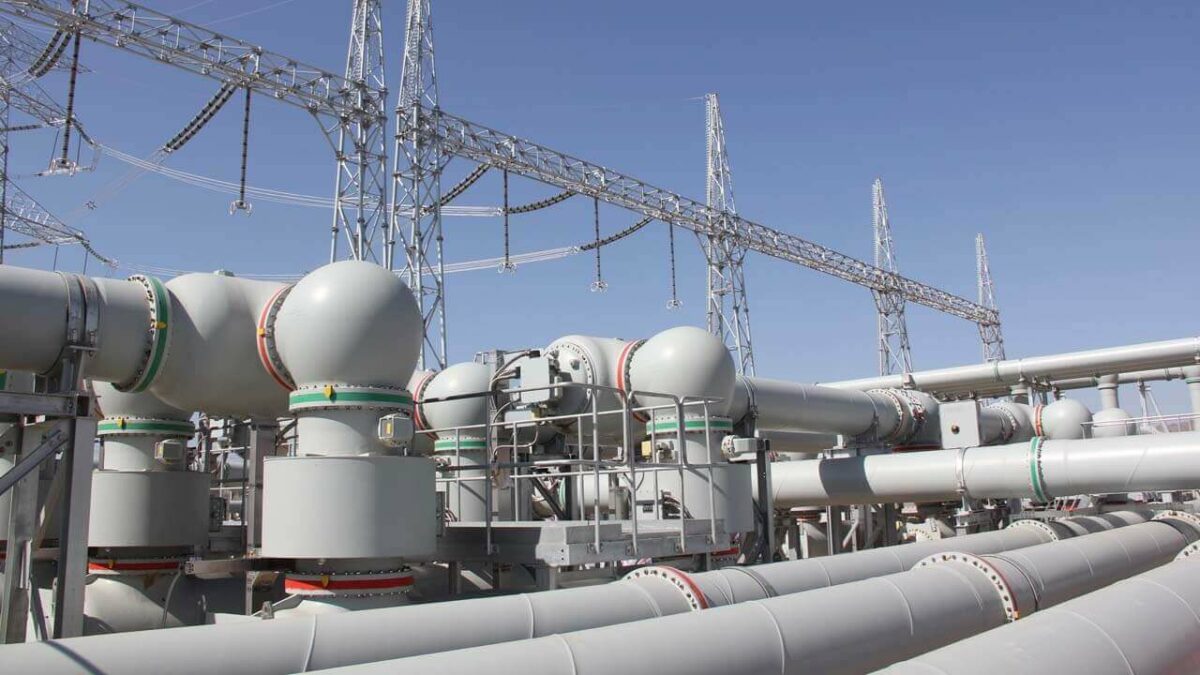

Распределительное устройство — это комплекс электрического оборудования, предназначенного для коммутации, передачи и размыкания электрических цепей в энергетической системе. Оно включает в себя такие компоненты, как выключатели, предохранители, контакторы, реле, трансформаторы напряжения и тока. Распределительные устройства классифицируются по уровню напряжения на низковольтные (до 1 кВ), средневольтные (от 1 кВ до 36 кВ) и высоковольтные (выше 36 кВ). Также распределительные устройства делятся по типу изоляции: воздушные, масляные и газовые. В данной статье мы рассмотрим газоизолированные устройства.Газоизолированное распределительное устройство

2. Что такое газоизолированное распределительное устройство?

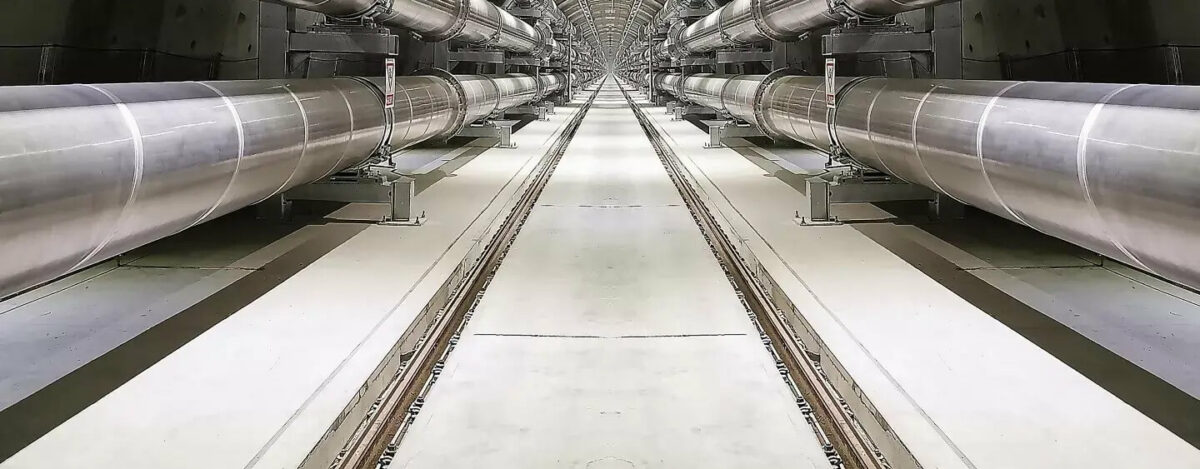

ГИРУ представляет собой оборудование, в котором основные элементы помещены внутри герметичного металлического корпуса, заполненного газом шестифторидом серы (SF6). SF6 обладает отличными изоляционными и дугогасительными свойствами, благодаря чему ГИРУ значительно компактнее и легче по сравнению с воздушными распределительными устройствами. Это делает ГИРУ идеальным решением для ограниченных по месту помещений и подземных установок, где требуется работа с высоким напряжением.Газоизолированное распределительное устройство

Особенности конструкции

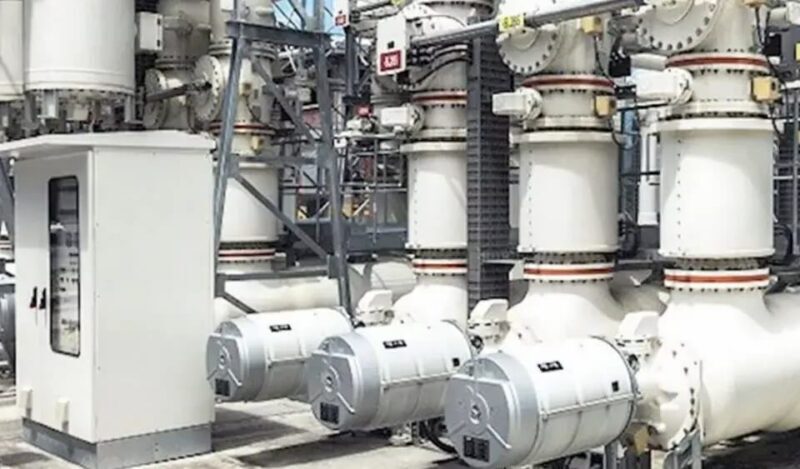

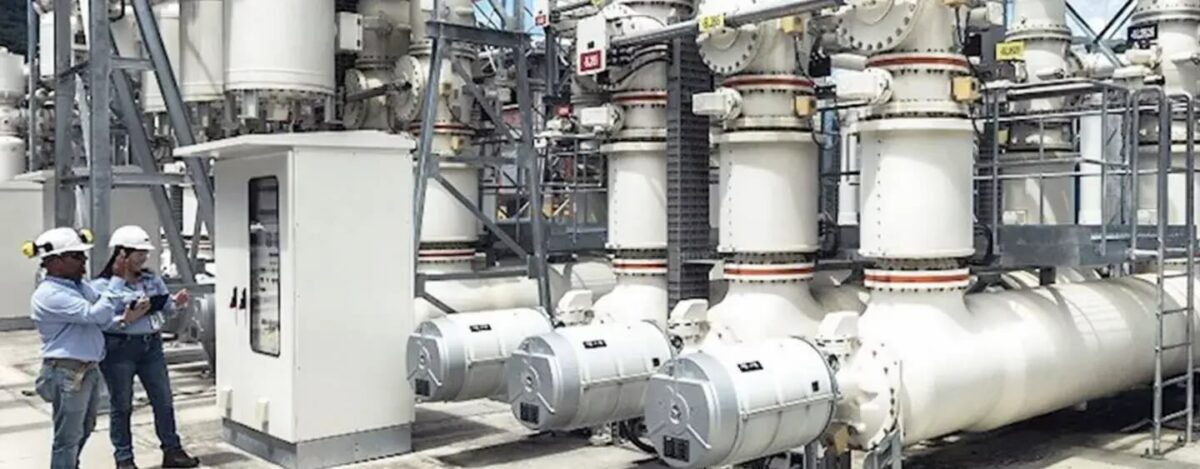

ГИРУ использует SF6 под давлением 400-600 кПа для изоляции и разделения токоведущих частей внутри заземленного металлического корпуса. SF6 — бесцветный, инертный газ с плотностью примерно в пять раз выше плотности воздуха, обеспечивающий диэлектрическую прочность в 2-3 раза выше и примерно в 100 раз лучшую способность гасить электрическую дугу по сравнению с воздухом.Газоизолированное распределительное устройство

Принцип работы

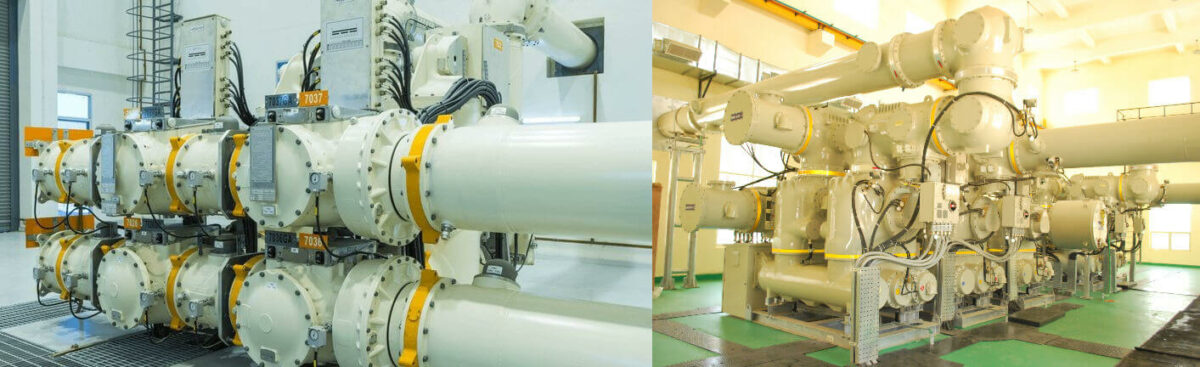

ГИРУ изолирует токоведущие части с помощью SF6 и применяет вакуумную технику для эффективного размыкания цепей. При гашении дуги SF6 разлагается, но продукты распада вновь рекомбинируют в SF6, что обеспечивает долговечность эксплуатации.Газоизолированное распределительное устройство

3. Почему используется SF6?

SF6 — предпочтительный изоляционный газ для высоковольтного оборудования благодаря высокой диэлектрической прочности, химической стабильности и негорючести. Он полностью окружает ключевые компоненты, такие как выключатели, трансформаторы и трансформаторы тока, в герметичном корпусе под давлением, предотвращая электрические повреждения и снижая уровень шума при переключениях. Использование SF6 позволяет создавать компактные и безопасные конструкции оборудования.

4. Основные компоненты ГИРУ

• Шины (шины-проводники): Медные или алюминиевые полосы, соединяющие источники и потребители энергии внутри устройства.
• Выключатель: Механический коммутационный аппарат, защищающий цепь от перегрузок и коротких замыканий.
• Трансформатор тока: Преобразует высокие токи в измеримые значения для контроля и защиты.
• Трансформатор напряжения: Понижает напряжение до безопасного уровня для измерительных и управляющих устройств.
• Кабели: Передают энергию от подстанции к потребителям, могут быть воздушными или подземными.

5. Преимущества ГИРУ

• Компактный модульный дизайн, экономящий пространство.
• Высокая надежность и низкие требования к обслуживанию.
• Возможность установки в помещениях и под землей.
• Защита от воздействий окружающей среды и стихийных бедствий.
• Гибкие конфигурации шин и коммутаций.

6. Недостатки ГИРУ

• Более высокая первоначальная стоимость по сравнению с воздушными распределительными устройствами.
• Необходимость аккуратного обращения с SF6.
• Обслуживание требует специализированных процедур для предотвращения загрязнений.
• Ремонт может быть сложным и вызывать длительные простои.

7. Сравнение ГИРУ и воздушных распределительных устройств

ГИРУ использует газ SF6 для изоляции, что обеспечивает компактность, надежность и меньшую потребность в обслуживании по сравнению с воздушными устройствами, где изоляция осуществляется воздухом. Однако ГИРУ имеет более высокую начальную стоимость, но меньшие сроки монтажа, в то время как воздушные устройства дешевле и проще в эксплуатации на открытом воздухе.

8. Области применения

ГИРУ широко применяется в городских условиях с ограниченным пространством, гидроэлектростанциях, оффшорных подстанциях, загрязненных промышленных зонах и везде, где требуется компактное и надежное оборудование.

9. Монтаж и техническое обслуживание

Правильная установка и ввод в эксплуатацию сертифицированными специалистами обеспечивают надежность и эффективность работы. Техническое обслуживание включает тестирование изоляции, проверку соединений, мониторинг систем связи и плановые сервисные работы.

10. Заключение

Газоизолированные распределительные устройства представляют собой значительный шаг вперёд в технологии распределения электроэнергии, объединяя компактность, надежность и минимальные требования к обслуживанию. Они играют важную роль в современных энергетических системах и развитии интеллектуальной инфраструктуры
