Вакуумный выключатель (VCB): Конструкция, Принцип Работы и Области Применения
С момента своего появления в 1960-х годах вакуумные выключатели (VCB) прошли значительный путь технологического развития. Сегодня на рынке представлено множество производителей VCB, и крайне важно выбрать надежного производителя высоковольтных выключателей. Выключатель выполняет функцию защитного устройства, размыкающего цепь при обнаружении неисправности, тем самым предотвращая перегрузку и повреждение оборудования.
VCB широко применяются в коммерческих зданиях, промышленных объектах, гостиницах и других сооружениях. Эти выключатели используют вакуум в качестве среды для гашения дуги, что делает их исключительно эффективными и надежными. В этой статье мы подробно рассмотрим конструкцию, механизм и принцип работы вакуумных выключателей, чтобы помочь вам выбрать наилучшее решение для вашей энергосистемы.
1. Что такое VCB?
Вакуумный выключатель (VCB) — это тип выключателя, в котором для гашения электрической дуги используется вакуум. Он предназначен преимущественно для среднего и высокого напряжения. Несмотря на то, что технологии для высокого напряжения всё ещё совершенствуются, VCB отлично подходят для большинства стандартных применений благодаря своей простой и надежной конструкции.
Все процессы возникновения и гашения дуги происходят внутри вакуумной камеры. Вакуум обладает отличной диэлектрической прочностью и эффективно гасит дугу, предотвращая её повторное зажигание.

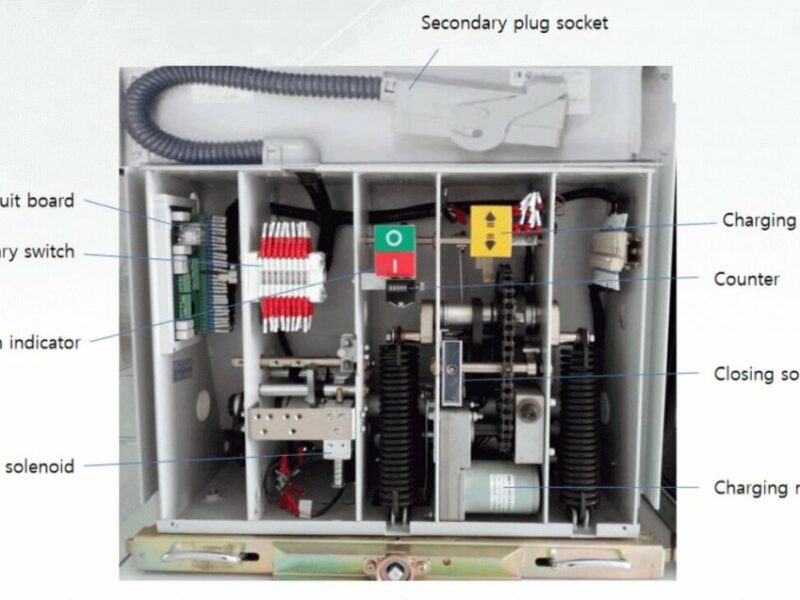

2. Конструкция вакуумного выключателя
В сравнении с другими типами выключателей конструкция VCB относительно проста и обычно включает следующие основные элементы:
1. Внешний корпус
- Может быть изготовлен из стекла или металла.
- Стеклянный корпус позволяет визуально контролировать состояние: помутнение указывает на потерю вакуума.
- Металлический корпус более устойчив к воздействию окружающей среды.
2. Дугогасительный экран
- Защищён изолирующим кожухом от конденсации влаги.
- Предотвращает осаждение металлических паров на изоляционную поверхность.
- Поддерживает и защищает подвижные и неподвижные контакты при гашении дуги.
3. Неподвижные и подвижные контакты
- Изготавливаются из сплавов медь-хром или медь-висмут для работы с большими токами.
- Подвижный контакт соединяется с приводом с помощью сильфона из нержавеющей стали.
- Размыкание происходит при вакууме порядка 10⁻⁶ Торр, а ход контакта составляет 5–10 мм.
4. Вакуумная камера
- Герметично закрытая вакуумная среда, где гасится дуга.
- Включает стальные дугогасительные камеры, заключенные в керамические изоляторы.
- Обеспечивает вакуум порядка 10⁻⁶ бар, сборка проводится в чистых условиях.
Материалы и конструкция вакуумной камеры напрямую влияют на срок службы и электрическую прочность выключателя.
3. Принцип работы вакуумного выключателя
VCB применяются в сетях наружной установки на напряжение от 22 до 66 кВ, особенно в сельском хозяйстве и промышленности. При возникновении неисправности подвижный контакт отделяется от неподвижного, в результате чего возникает электрическая дуга.
Дуга формируется металлическими парами, испаряющимися с поверхности контактов. При снижении тока количество пара уменьшается, и дуга гаснет. Вакуум быстро восстанавливает свою диэлектрическую прочность, предотвращая повторное зажигание.
Ключевые факторы, влияющие на эффективность отключения:
- Материал контактов
- Геометрия контактов
- Поведение металлического пара при конденсации
Благодаря быстрой рекуперации и концентрированному гашению дуги, VCB способны эффективно отключать ток без использования внешних газов, таких как SF₆.
4. Области применения вакуумных выключателей
VCB признаны одними из самых надежных и эффективных решений для распределительных устройств среднего напряжения. Их преимущества:
- Долгий срок службы
- Высокая коммутационная способность
- Минимальное техническое обслуживание
- Экологичность (не используют SF₆)
- Устойчивость к высоким di/dt и dv/dt
Несмотря на ограниченное применение в системах высокого напряжения, VCB идеально подходят для прерывания токов в цепях постоянного тока и системах среднего напряжения. Благодаря своей простой конструкции и экологичности, вакуумные выключатели находят всё более широкое применение.
5. Заключение
Вакуумные выключатели — это надежное, безопасное и экологически чистое решение для систем среднего напряжения. От конструкции до гашения дуги, они обеспечивают стабильную работу даже в самых требовательных условиях. По мере развития технологий можно ожидать расширения их применения в будущих энергетических системах.
